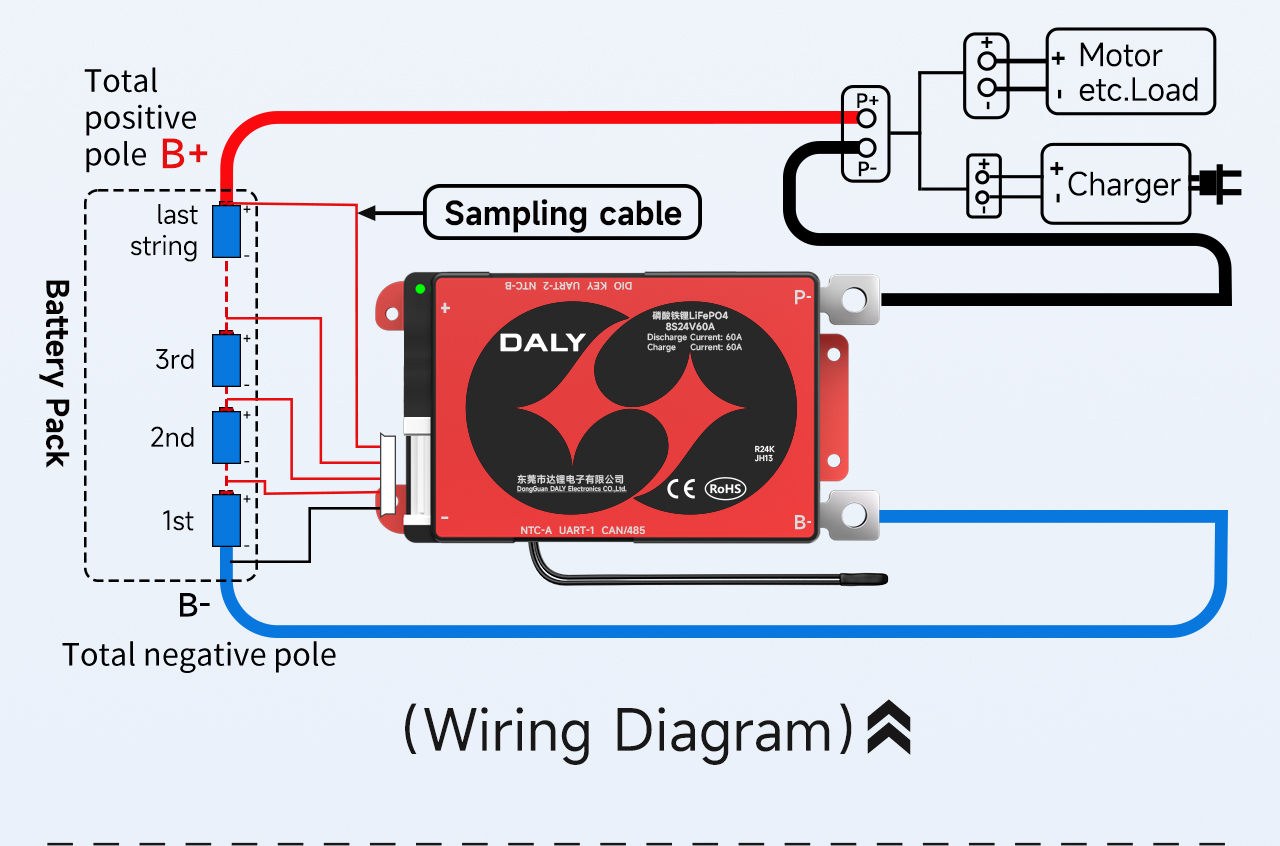

บทช่วยสอนการเดินสายไฟ BMS มาตรฐานและ Smart 8S

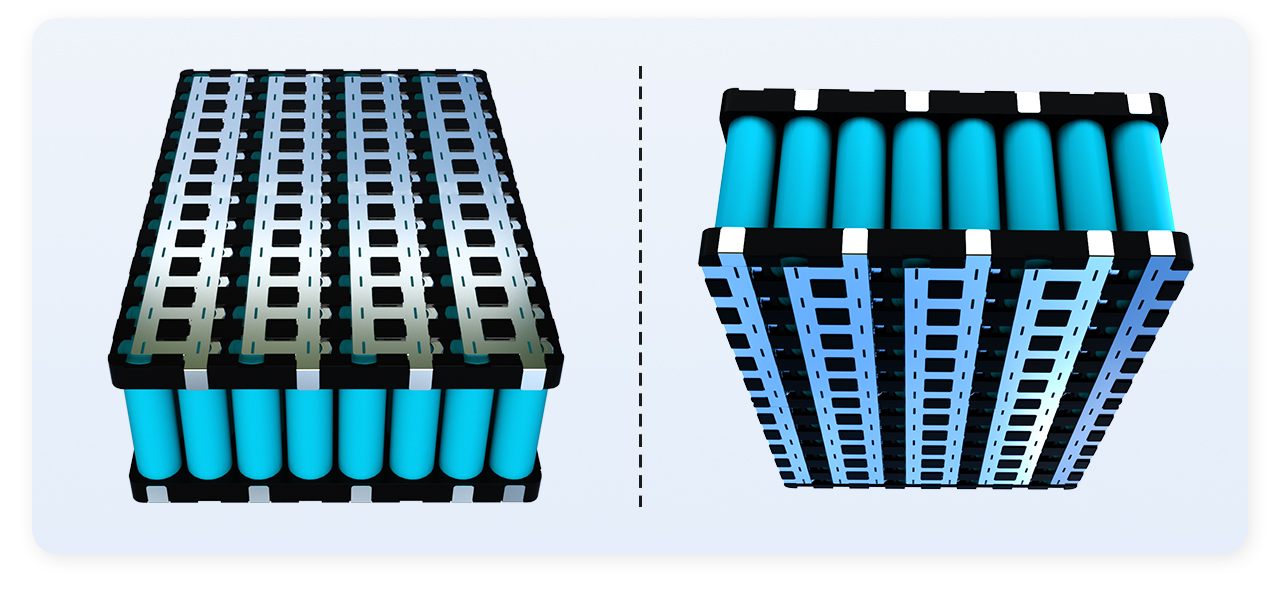

เอา 8S12Pตัวอย่างแบตเตอรี่ 18650

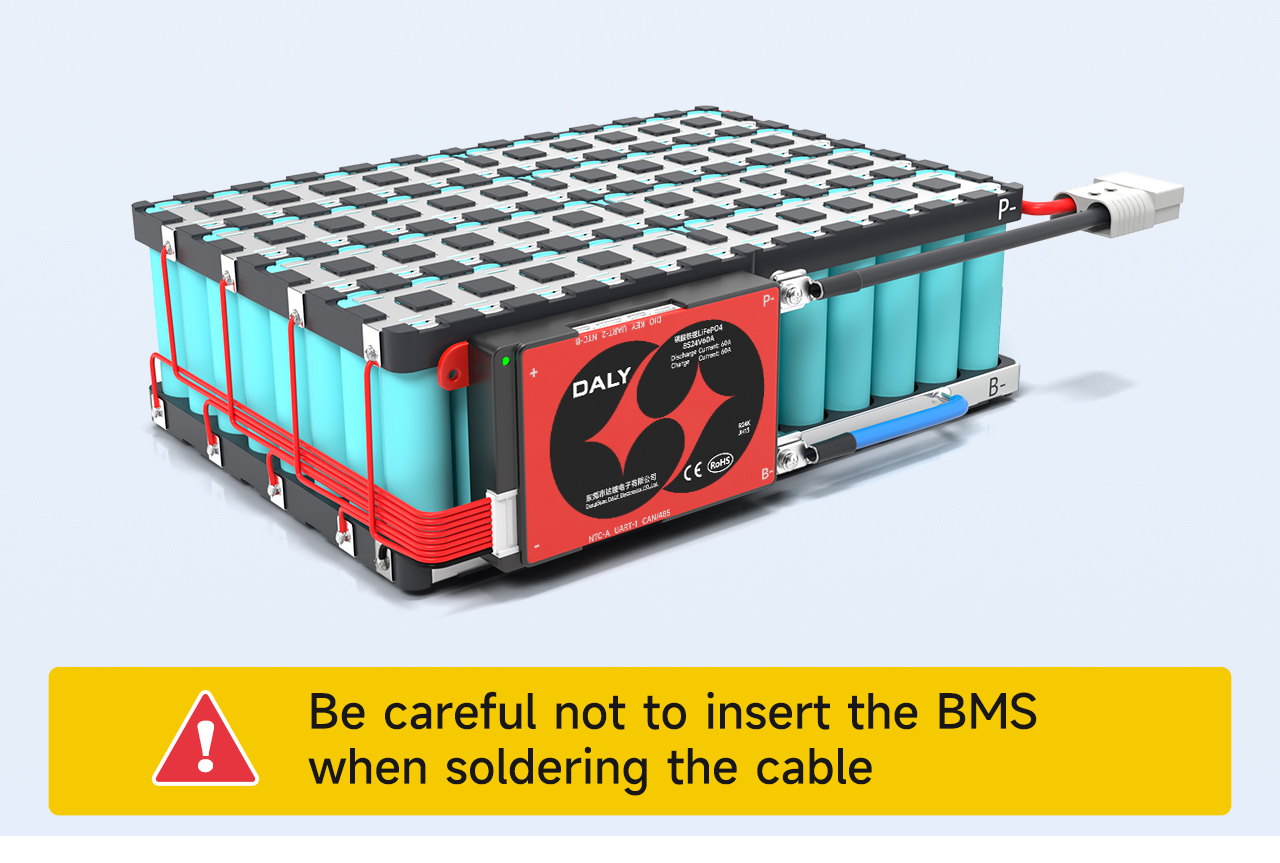

ระวังอย่าใส่แผ่นป้องกันเมื่อบัดกรีสายเคเบิล
Ⅰ. ทำเครื่องหมายลำดับของบรรทัดการสุ่มตัวอย่าง

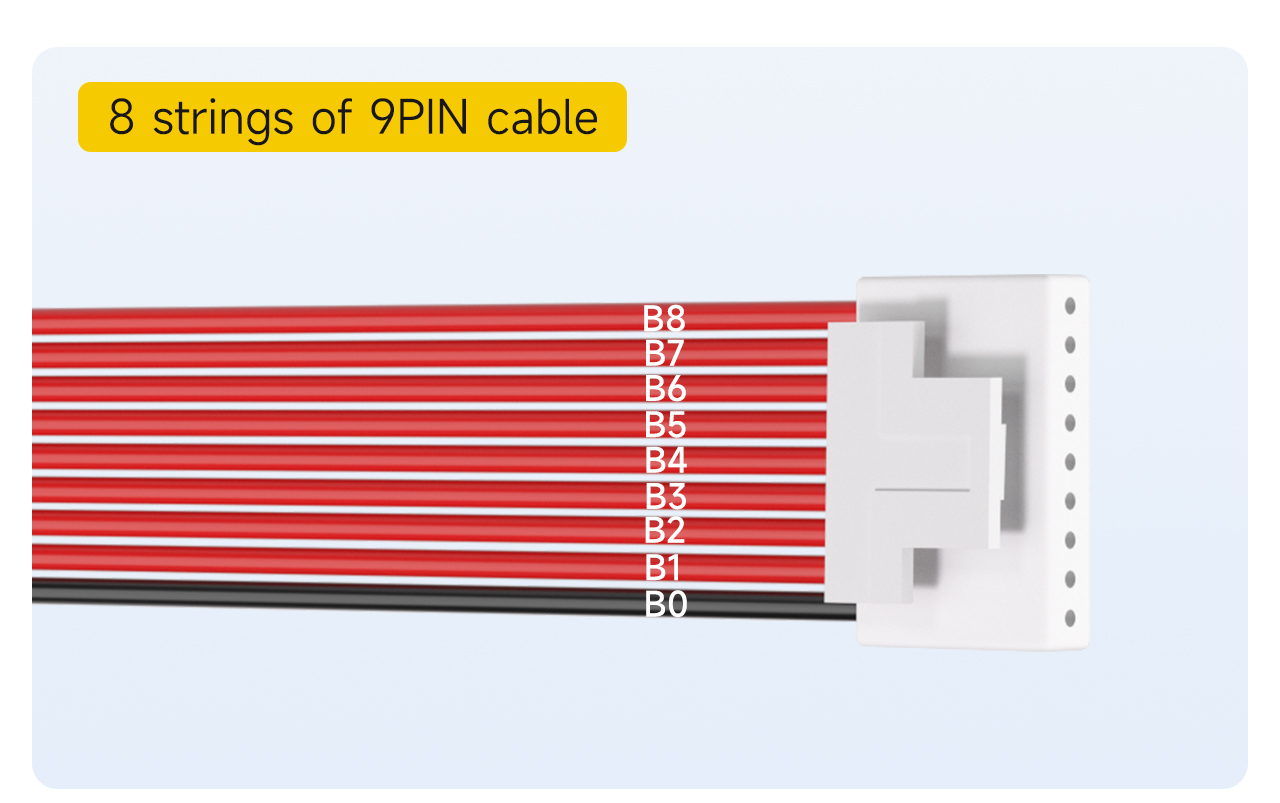

8S BMS พร้อมด้วย9สายพิน
หมายเหตุ: สายเคเบิลสุ่มตัวอย่างเริ่มต้นสำหรับ8- การกำหนดค่าบอร์ดป้องกันสตริงคือ9เข็มหมุด.

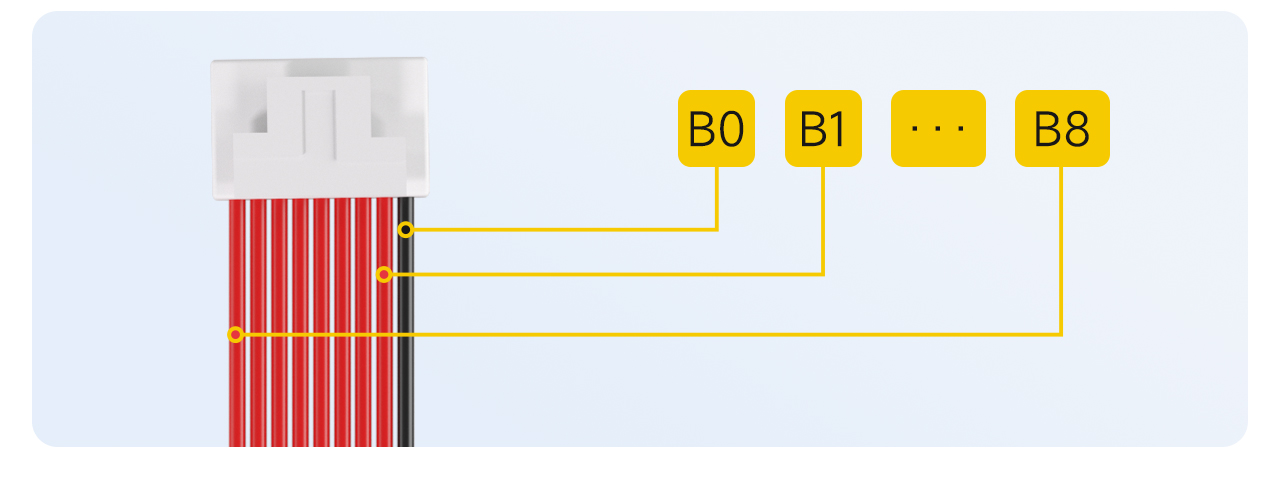

1. ทำเครื่องหมายสายสีดำเป็น B0
2. สายสีแดงเส้นแรกถัดจากสายสีดำมีเครื่องหมายเป็น B1
... (และอื่นๆ ทำเครื่องหมายตามลำดับ)
9- จนถึงสายสีแดงเส้นสุดท้ายเขียนว่า B8.

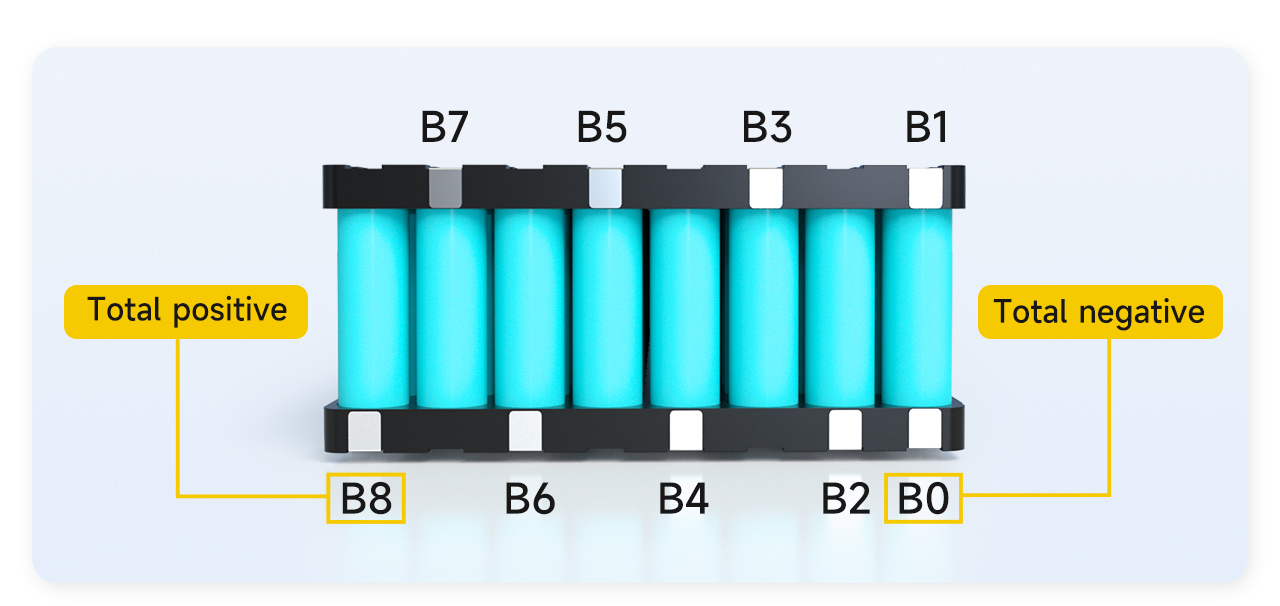

Ⅱ.ทำเครื่องหมายลำดับจุดเชื่อมแบตเตอรี่
ค้นหาตำแหน่งของจุดเชื่อมที่สอดคล้องกันของสายเคเบิล ขั้นแรกให้ทำเครื่องหมายตำแหน่งของจุดที่สอดคล้องกันบนแบตเตอรี่
1. ขั้วลบรวมของก้อนแบตเตอรี่มีเครื่องหมาย B0
2. การเชื่อมต่อระหว่างขั้วบวกของสายแรกของแบตเตอรี่กับขั้วลบของสายที่สองของแบตเตอรี่จะมีเครื่องหมายเป็น B1
3. การเชื่อมต่อระหว่างขั้วบวกของสายที่สองของแบตเตอรี่และขั้วลบของสายที่สามของแบตเตอรี่จะถูกทำเครื่องหมายเป็น B2
... (และอื่นๆ)
8- การเชื่อมต่อระหว่างขั้วบวกของ7สายแบตเตอรี่และขั้วลบของ8สายแบตเตอรี่มีเครื่องหมาย B7.
9. ขั้วบวกของสายแบตเตอรี่ที่ 8 มีเครื่องหมายเป็น B8
หมายเหตุ: เนื่องจากชุดแบตเตอรี่มีสายทั้งหมด 7 สาย B7 จึงเป็นขั้วบวกรวมของชุดแบตเตอรี่ด้วย หาก B7 ไม่ใช่ระยะบวกรวมของก้อนแบตเตอรี่ จะเป็นการพิสูจน์ว่าลำดับการทำเครื่องหมายไม่ถูกต้อง และจะต้องตรวจสอบและทำเครื่องหมายอีกครั้ง

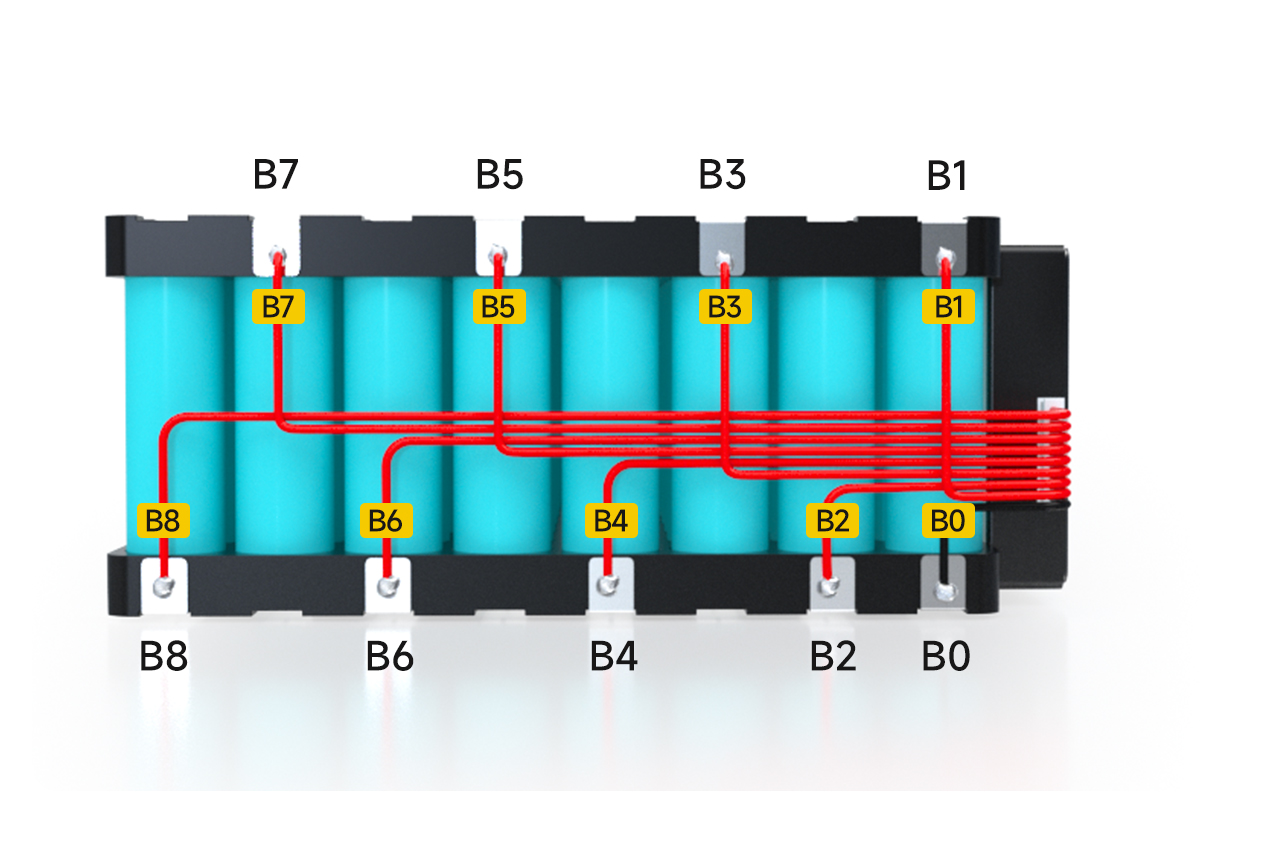

Ⅲ.การบัดกรีและการเดินสายไฟ
1. สายเคเบิล B0 ถูกบัดกรีไปที่ตำแหน่ง B0 ของแบตเตอรี่
2. สายเคเบิล B1 ถูกบัดกรีไปที่ตำแหน่ง B1 ของแบตเตอรี่
... (และอื่นๆ เชื่อมตามลำดับ)
9. สายเคเบิล B8 ถูกบัดกรีไปที่ตำแหน่ง B8 ของแบตเตอรี่

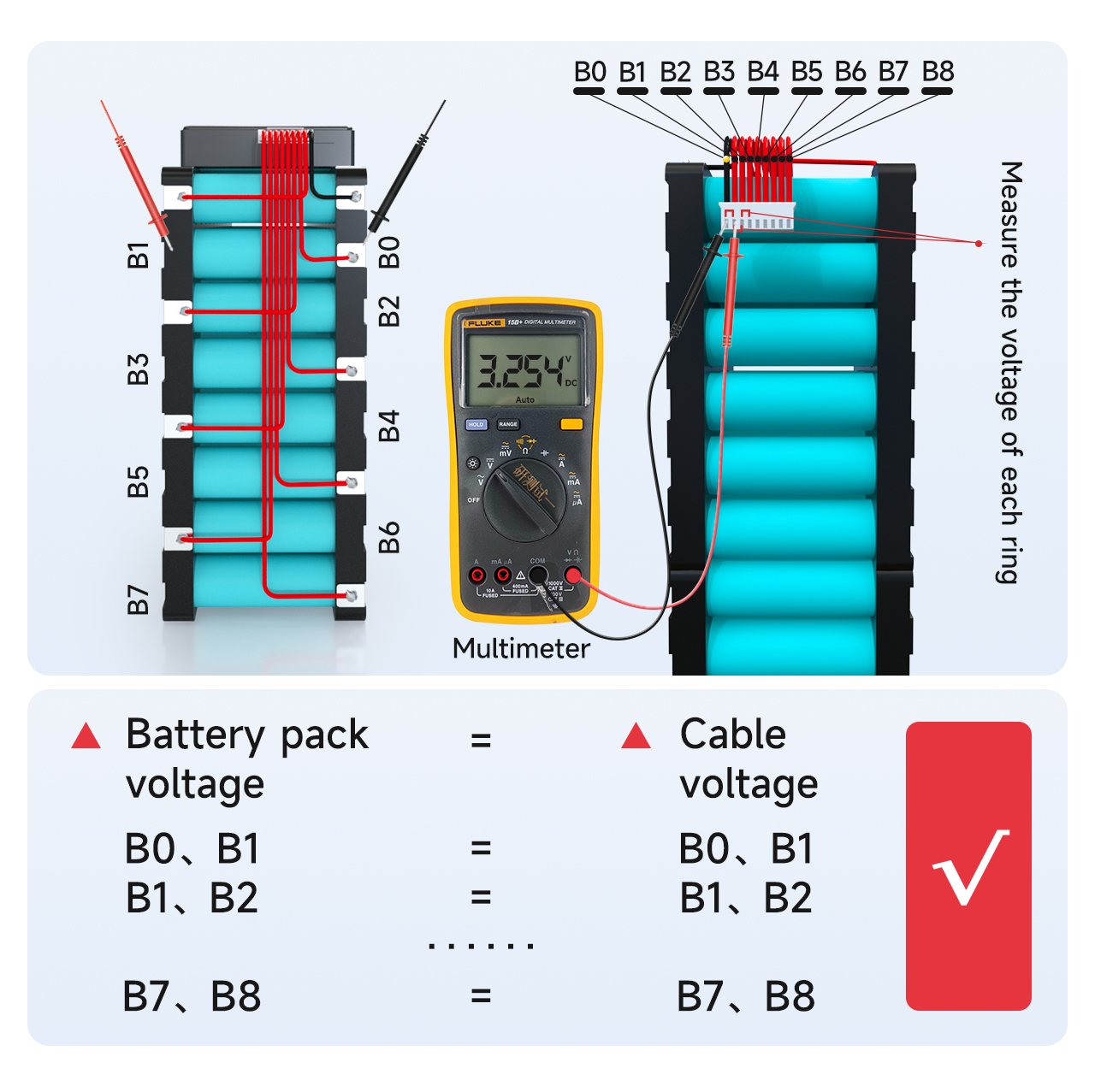

Ⅳ. วีการตรวจจับแรงดันไฟฟ้า
วัดแรงดันไฟฟ้าระหว่างสายเคเบิลที่อยู่ติดกันด้วยมัลติมิเตอร์เพื่อยืนยันว่าสายเคเบิลรวบรวมแรงดันไฟฟ้าที่ถูกต้อง
วัดว่าแรงดันไฟฟ้าของสายเคเบิล B0 ถึง B1 เท่ากับแรงดันไฟฟ้าของชุดแบตเตอรี่ B0 ถึง B1 หรือไม่ หากเท่ากันแสดงว่าการเก็บแรงดันไฟฟ้าถูกต้อง ถ้าไม่เช่นนั้น ก็พิสูจน์ได้ว่าสายรวบรวมมีการเชื่อมอย่างอ่อน และจำเป็นต้องเชื่อมสายเคเบิลใหม่ โดยการเปรียบเทียบ ให้วัดว่าแรงดันไฟฟ้าของสายอื่นๆ ได้รับการรวบรวมอย่างถูกต้องหรือไม่
2. ความแตกต่างของแรงดันไฟฟ้าของแต่ละสายไม่ควรเกิน 1V หากเกิน 1V แสดงว่ามีปัญหากับสายไฟ และคุณต้องทำซ้ำขั้นตอนก่อนหน้าเพื่อตรวจจับ
Ⅴ. ปการตรวจจับคุณภาพบอร์ดป้องกัน
- ตรวจสอบให้แน่ใจเสมอว่าตรวจพบแรงดันไฟฟ้าที่ถูกต้องก่อนเสียบปลั๊กบอร์ดป้องกัน!

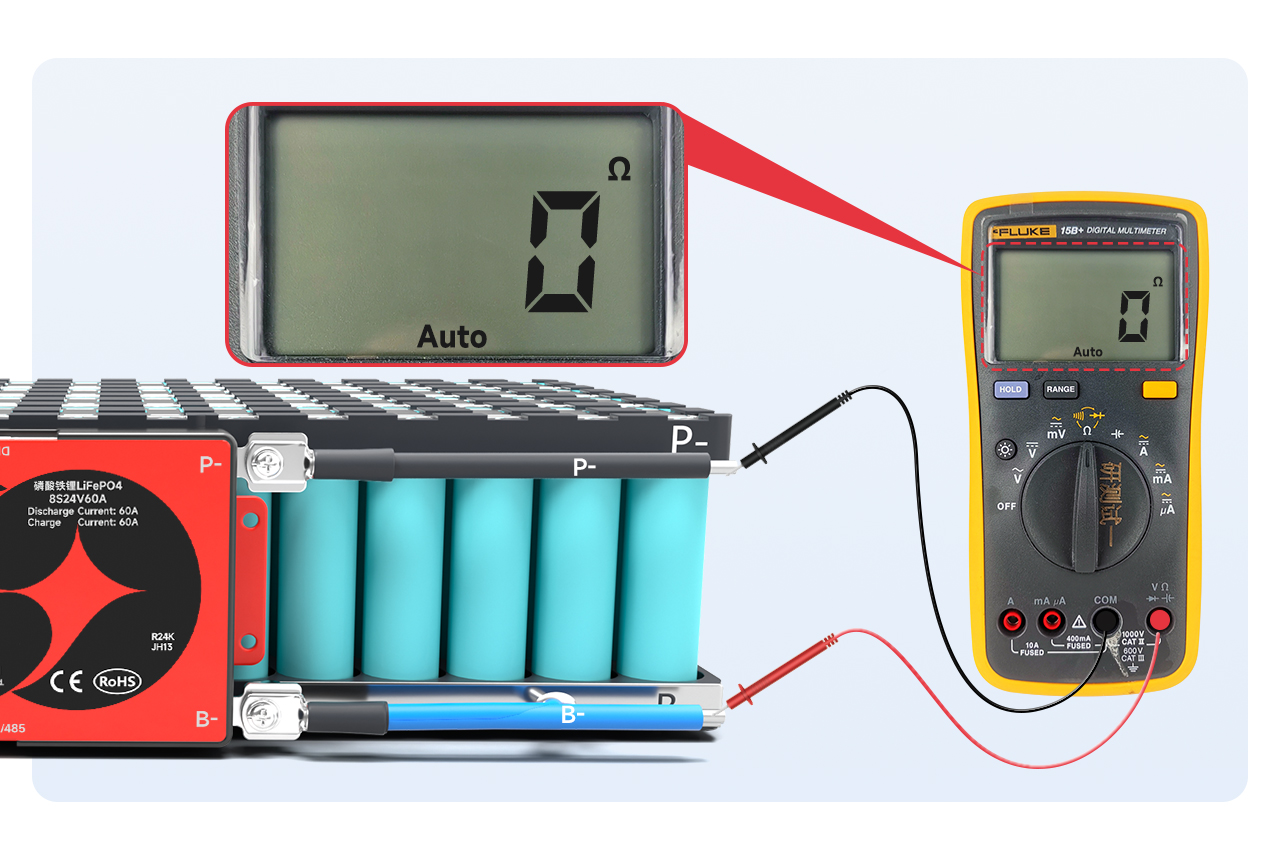

ปรับมัลติมิเตอร์ไปที่ระดับความต้านทานภายในและวัดความต้านทานภายในระหว่าง B- และ P- หากต่อความต้านทานภายในแสดงว่าบอร์ดป้องกันนั้นดี
หมายเหตุ: คุณสามารถตัดสินการนำไฟฟ้าได้โดยดูจากค่าความต้านทานภายใน ค่าความต้านทานภายในคือ 0Ω ซึ่งหมายถึงการนำไฟฟ้า เนื่องจากข้อผิดพลาดของมัลติมิเตอร์ โดยทั่วไปน้อยกว่า 10mΩ หมายถึงการนำไฟฟ้า คุณยังสามารถปรับมัลติมิเตอร์ให้เป็นเสียงกริ่งได้ สามารถได้ยินเสียงบี๊บ
บันทึก:
1. แผ่นป้องกันที่มีสวิตช์แบบอ่อนต้องใส่ใจกับการนำสวิตช์เมื่อปิดสวิตช์
2. หากบอร์ดป้องกันไม่ทำงาน โปรดหยุดขั้นตอนถัดไปและติดต่อเจ้าหน้าที่ฝ่ายขายเพื่อดำเนินการ

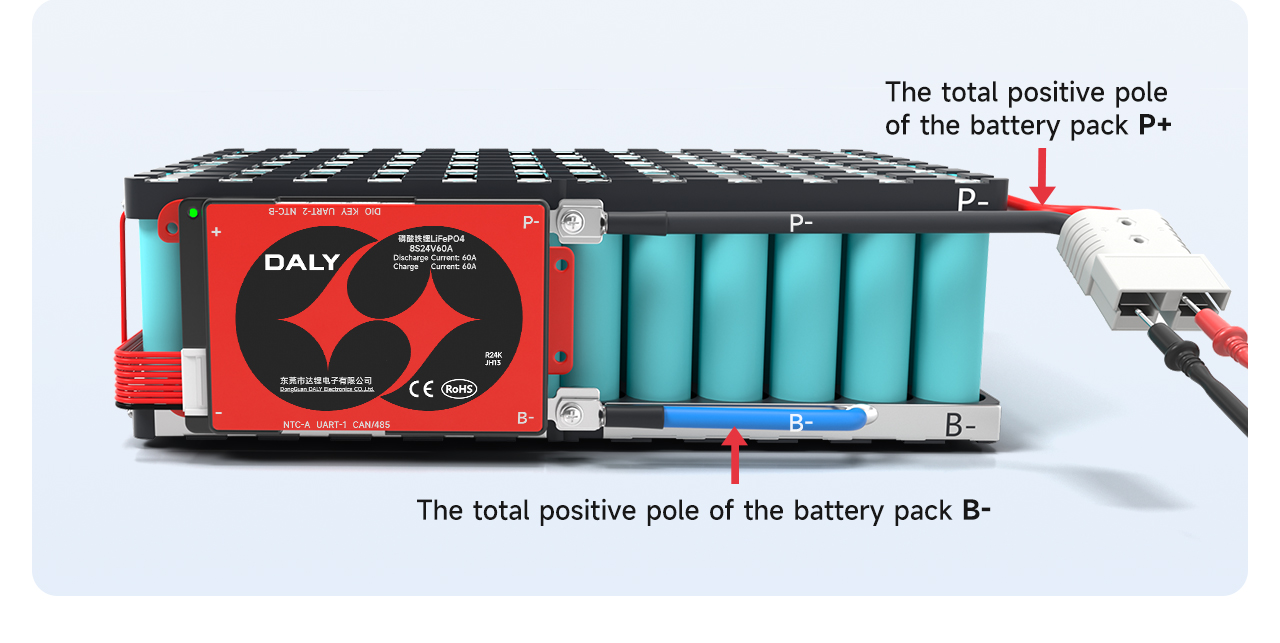

Ⅵ.เชื่อมต่อสายเอาท์พุต

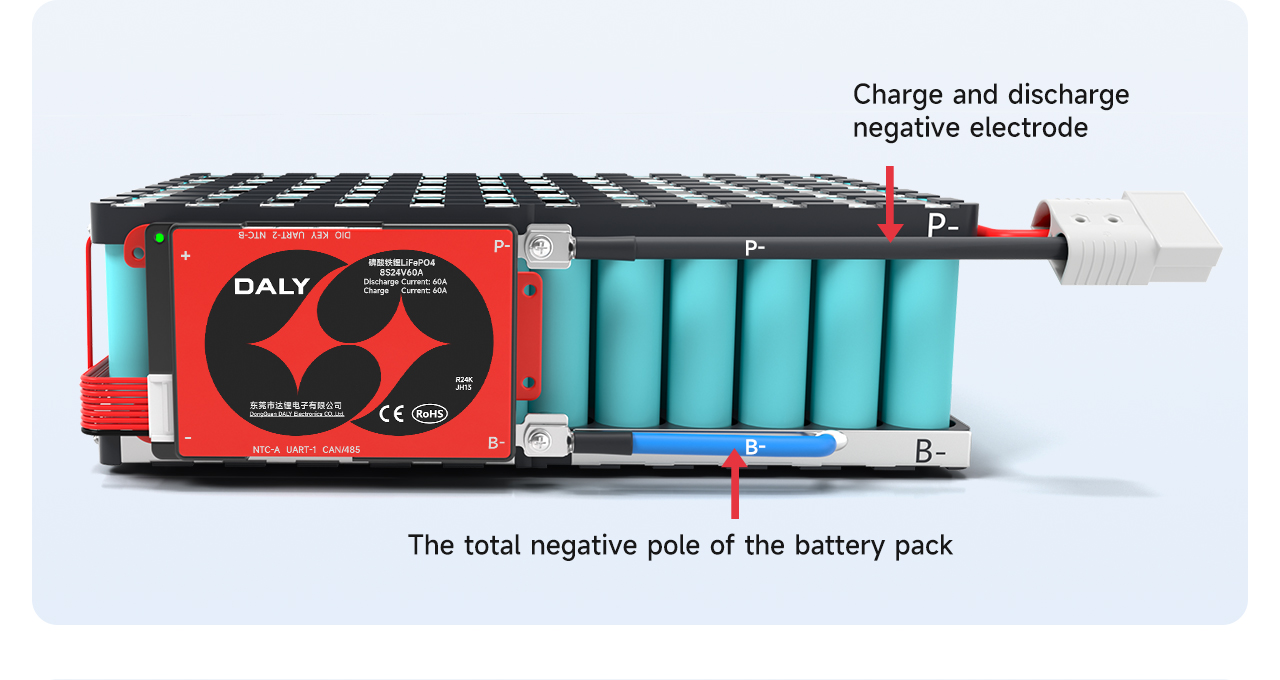

หลังจากตรวจสอบให้แน่ใจว่าแผงป้องกันเป็นปกติแล้ว ให้บัดกรีลวด B- สีน้ำเงินบนแผงป้องกันเข้ากับค่า B- ลบรวมของชุดแบตเตอรี่ เส้น P บนแผงป้องกันถูกบัดกรีเข้ากับขั้วลบของประจุและคายประจุ
หลังการเชื่อม ตรวจสอบว่าแรงดันไฟฟ้าของแผงป้องกันเกินสอดคล้องกับแรงดันไฟฟ้าของแบตเตอรี่หรือไม่
หมายเหตุ: พอร์ตการชาร์จและพอร์ตคายประจุของแผงป้องกันการแยกจะแยกจากกัน และต้องเชื่อมต่อ C-line พิเศษ (โดยปกติจะระบุด้วยสีเหลือง) เข้ากับขั้วลบของเครื่องชาร์จ P-line เชื่อมต่อกับขั้วลบของคายประจุ

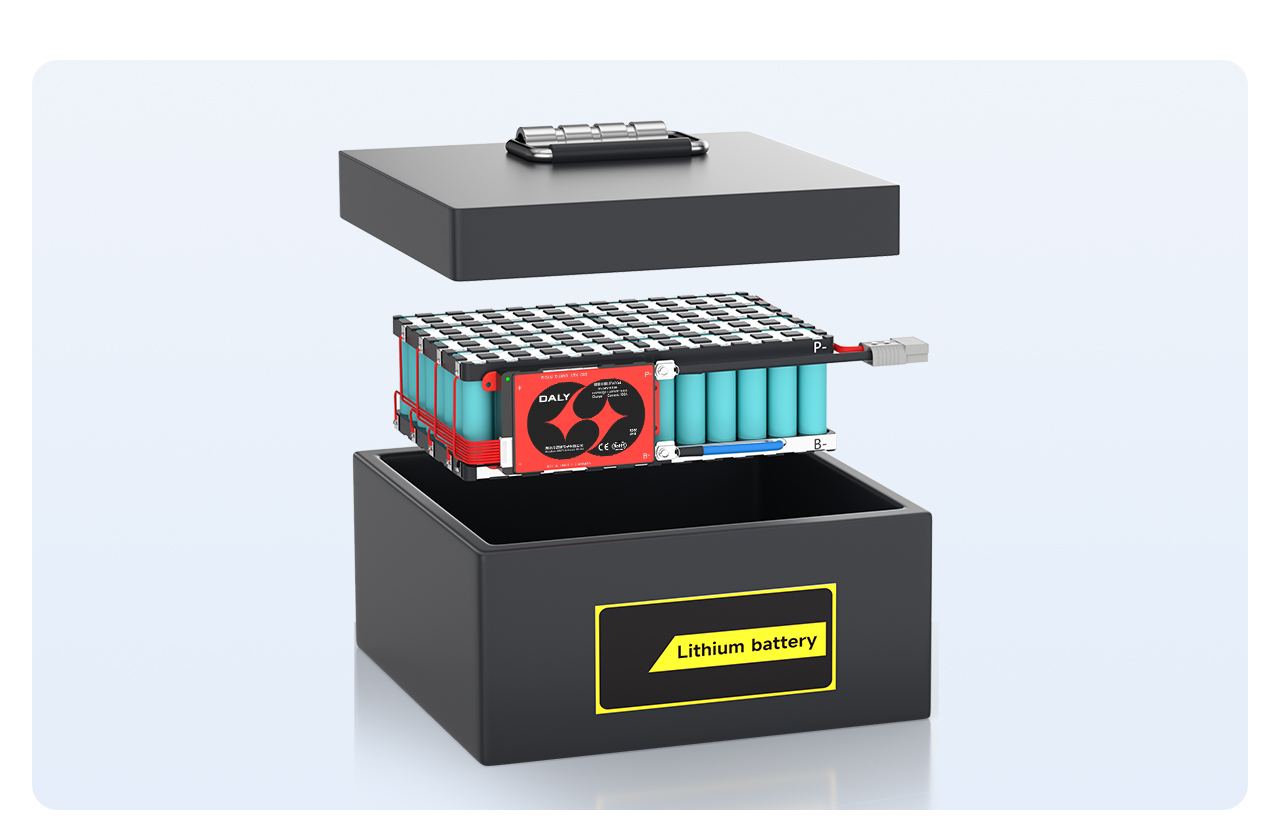

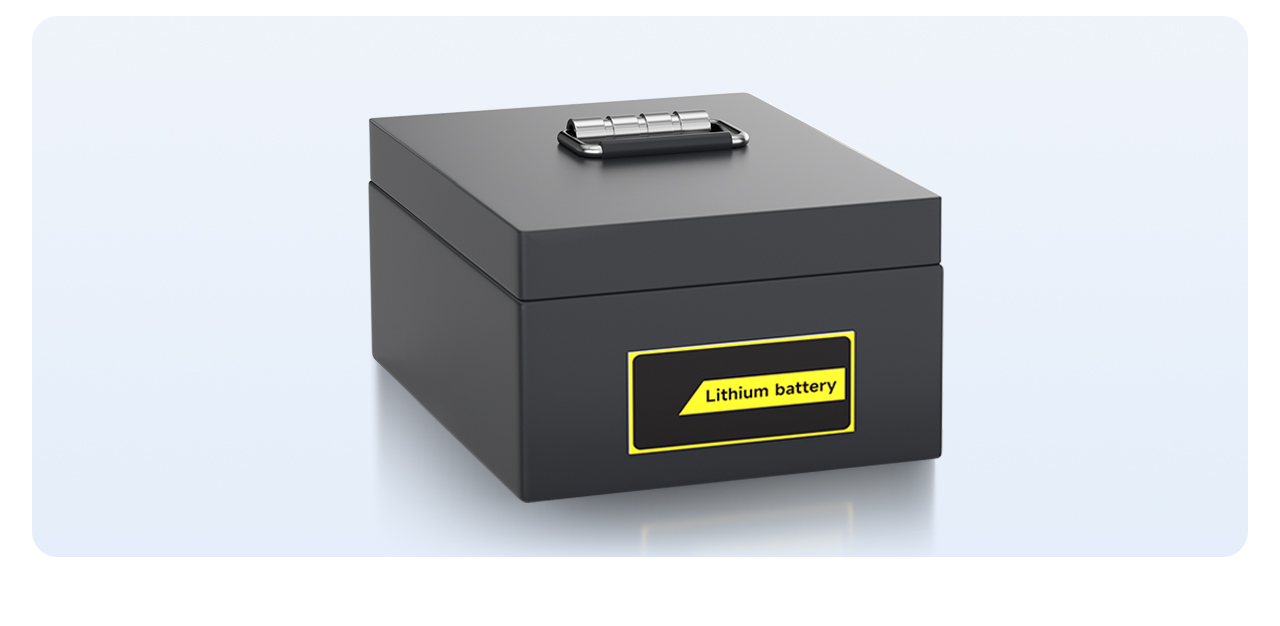

สุดท้าย วางแบตเตอรี่ไว้ในกล่องแบตเตอรี่ และประกอบแบตเตอรี่ที่เสร็จแล้ว
