การสอนการเดินสาย BMS Standard & Smart 10s
เอา10 ชุดแบตเตอรี่ชุดและ 12 ขนาน 18650 เป็นตัวอย่าง

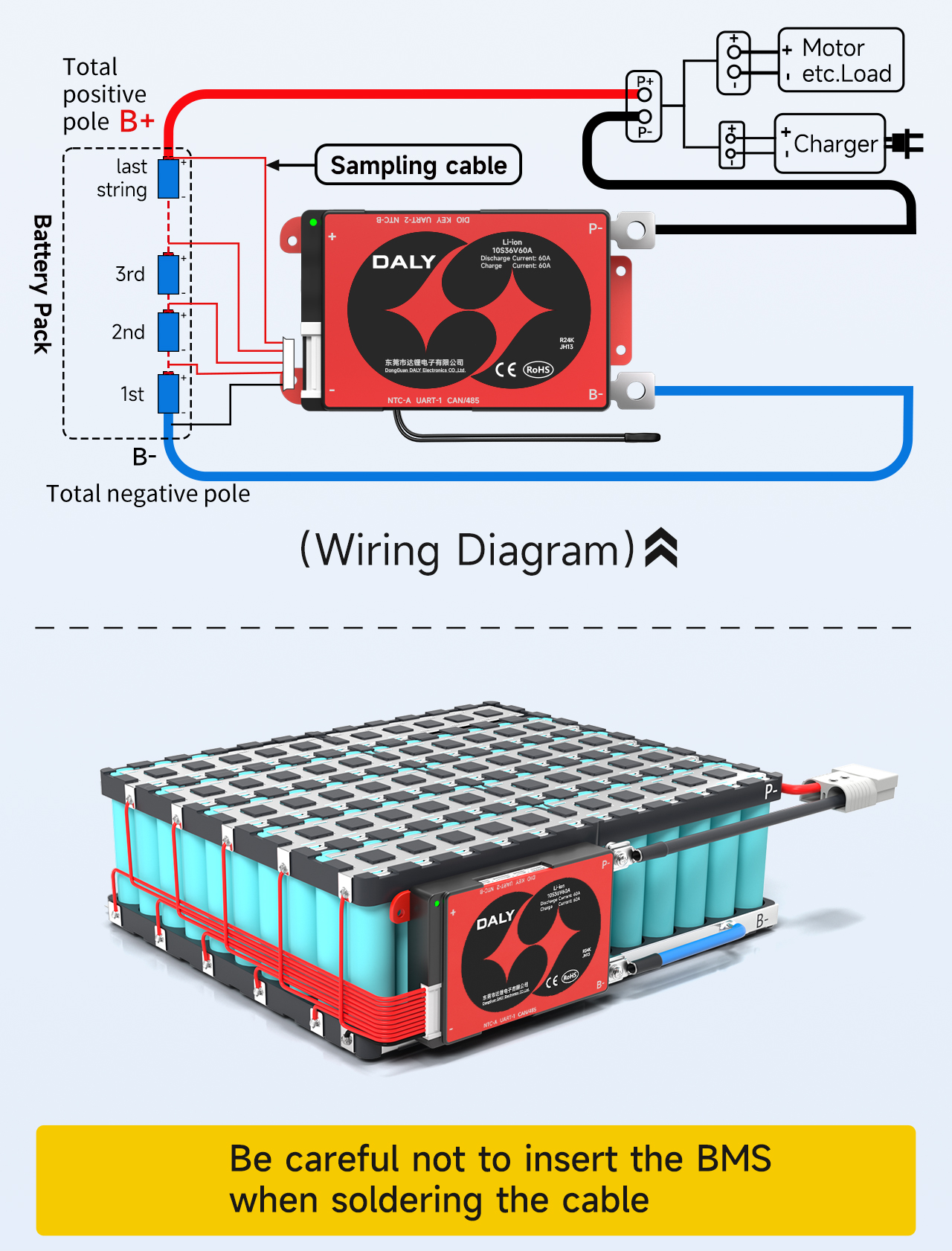

ระวังอย่าใส่บอร์ดป้องกันเมื่อบัดกรีสายเคเบิล
ⅰ. ทำเครื่องหมายลำดับของสายการสุ่มตัวอย่าง

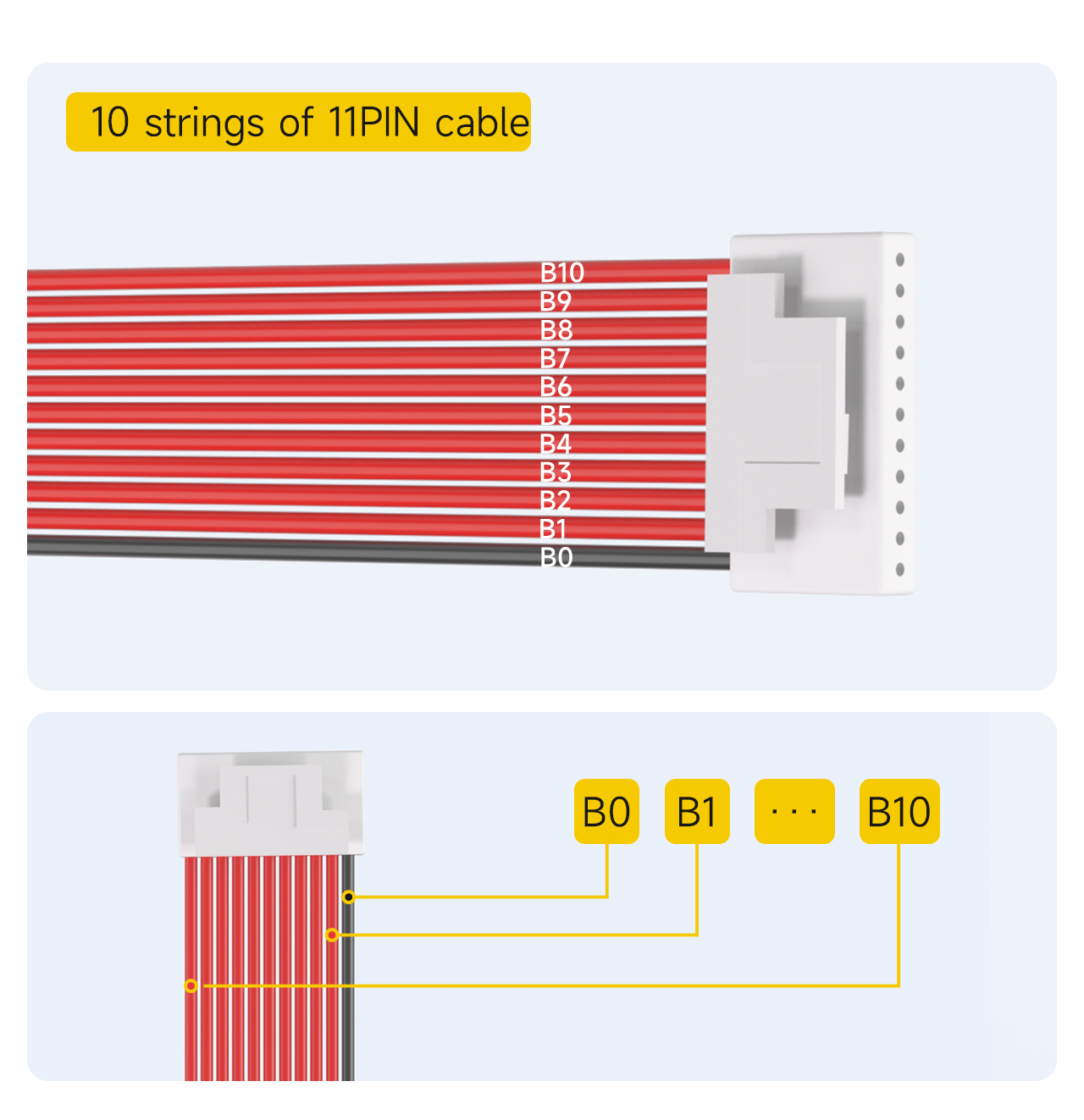

10 สตริงของ11สายเคเบิล
หมายเหตุ: สายเคเบิลสุ่มตัวอย่างเริ่มต้นสำหรับ10-การกำหนดค่าบอร์ดป้องกันสไตค์คือ11เข็มหมุด.
1. ทำเครื่องหมายสายเคเบิลสีดำเป็น B0
2. สายเคเบิลสีแดงตัวแรกถัดจากสายเคเบิลสีดำถูกทำเครื่องหมายเป็น B1
... (และอื่น ๆ ทำเครื่องหมายตามลำดับ)
จนกระทั่งสายเคเบิลสีแดงตัวสุดท้ายทำเครื่องหมายเป็น B10.

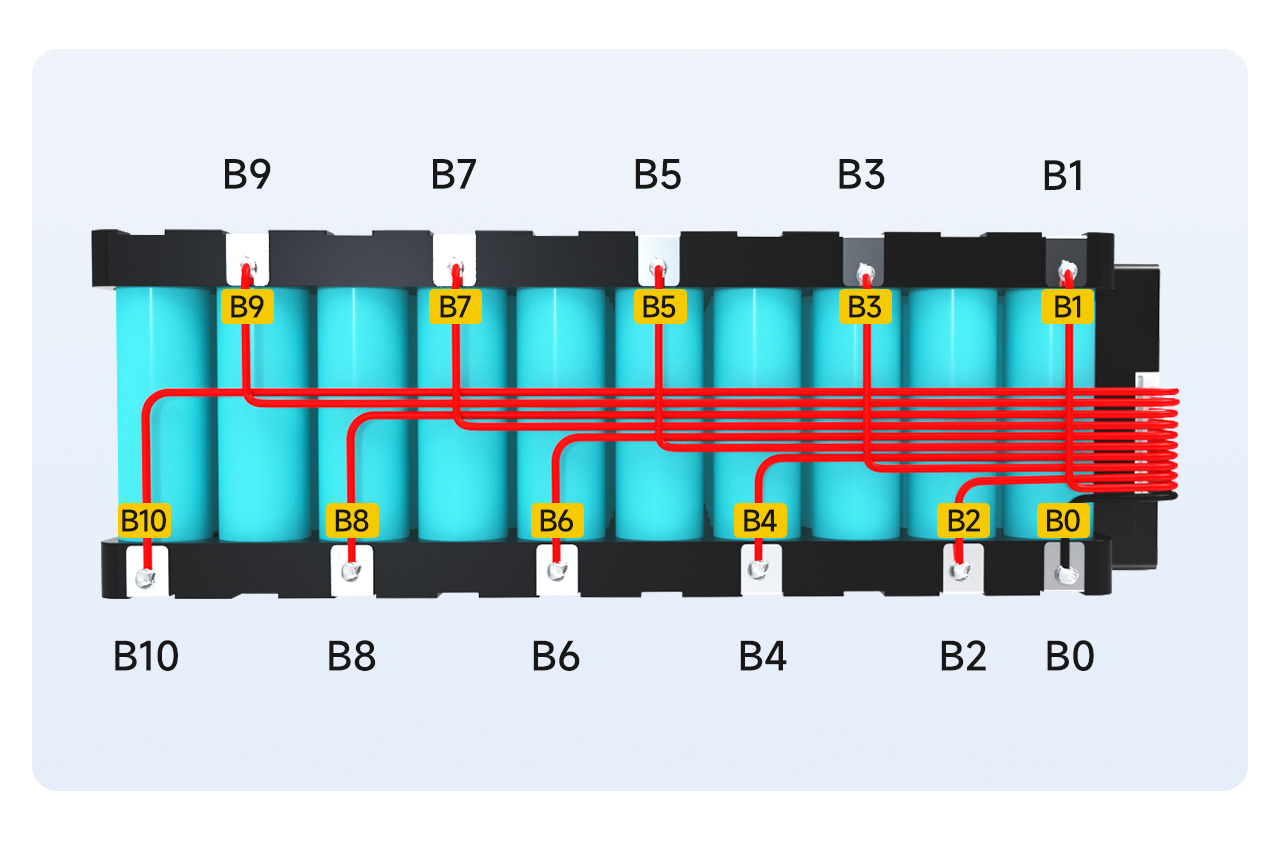

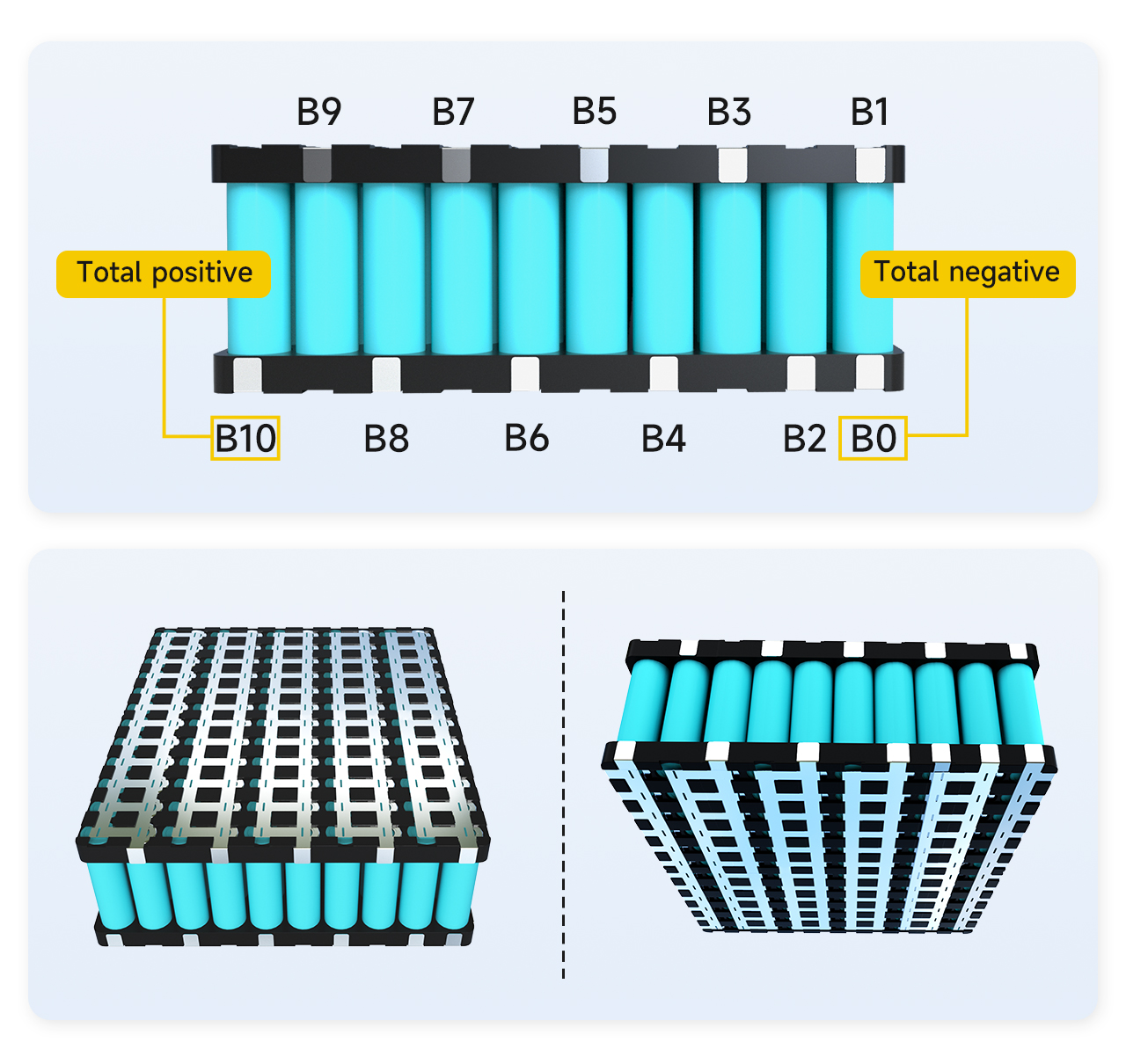

ⅱ. ทำเครื่องหมายลำดับจุดเชื่อมแบตเตอรี่
ค้นหาตำแหน่งของจุดเชื่อมที่สอดคล้องกันของสายเคเบิลแรกทำเครื่องหมายตำแหน่งของจุดที่สอดคล้องกันบนแบตเตอรี่
1. ขั้วลบทั้งหมดของชุดแบตเตอรี่ถูกทำเครื่องหมายเป็น B0
2. การเชื่อมต่อระหว่างขั้วบวกของสตริงแรกของแบตเตอรี่และขั้วลบของสตริงที่สองของแบตเตอรี่ถูกทำเครื่องหมายเป็น B1
3. การเชื่อมต่อระหว่างขั้วบวกของสตริงที่สองของแบตเตอรี่และขั้วลบของสตริงที่สามของแบตเตอรี่ถูกทำเครื่องหมายเป็น B2
... (และอื่น ๆ )
10- การเชื่อมต่อระหว่างขั้วบวกของ10สตริงแบตเตอรี่และขั้วลบของ11สตริงแบตเตอรี่ Th ถูกทำเครื่องหมายเป็น B10.
11. อิเล็กโทรดบวกของสตริงแบตเตอรี่ที่ 10 ถูกทำเครื่องหมายเป็น B10
หมายเหตุ: เนื่องจากชุดแบตเตอรี่มีทั้งหมด 10 สตริง B10 จึงเป็นขั้วบวกทั้งหมดของชุดแบตเตอรี่ หาก B10 ไม่ใช่ขั้นตอนบวกทั้งหมดของชุดแบตเตอรี่มันก็พิสูจน์ได้ว่าคำสั่งของการทำเครื่องหมายนั้นไม่ถูกต้องและจะต้องตรวจสอบและทำเครื่องหมายอีกครั้ง
ⅲ. บัดกรี
1. B0 ของสายเคเบิลถูกบัดกรีไปยังตำแหน่ง B0 ของแบตเตอรี่
2. สายเคเบิล B1 ถูกบัดกรีไปยังตำแหน่ง B1 ของแบตเตอรี่
... (และอื่น ๆ การเชื่อมตามลำดับ)
11. สายเคเบิล B10 ถูกบัดกรีไปยังตำแหน่ง B10 ของแบตเตอรี่
ⅳ. แรงดันไฟฟ้าตรวจจับ

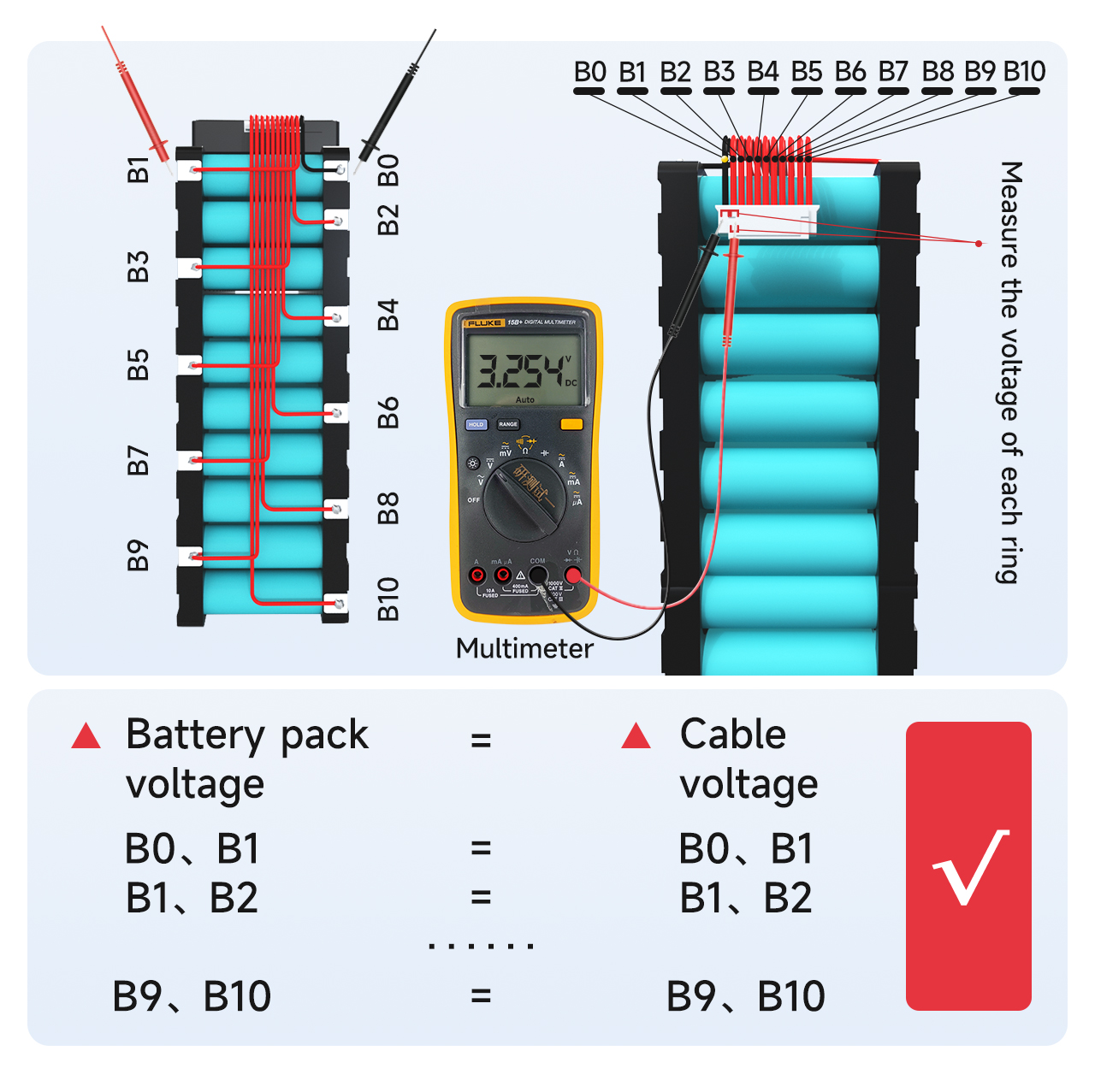

วัดแรงดันไฟฟ้าระหว่างสายเคเบิลที่อยู่ติดกันด้วยมัลติมิเตอร์เพื่อยืนยันว่าสามารถรวบรวมแรงดันไฟฟ้าที่ถูกต้องโดยสายเคเบิล
1. วัดว่าแรงดันไฟฟ้าของสายเคเบิล B0 ถึง B1 เท่ากับแรงดันไฟฟ้าของชุดแบตเตอรี่ B0 ถึง B1 หรือไม่ ถ้าเท่ากันก็พิสูจน์ได้ว่าการรวบรวมแรงดันไฟฟ้านั้นถูกต้อง หากไม่เป็นเช่นนั้นพิสูจน์ได้ว่าสายการรวบรวมนั้นมีรอยเชื่อมอย่างอ่อนและสายเคเบิลจะต้องถูกเชื่อมใหม่ โดยการเปรียบเทียบวัดว่าแรงดันไฟฟ้าของสตริงอื่น ๆ ถูกรวบรวมอย่างถูกต้องหรือไม่
2. ความแตกต่างของแรงดันไฟฟ้าของแต่ละสตริงไม่ควรเกิน 1V หากเกิน 1V หมายความว่ามีปัญหากับการเดินสายและคุณต้องทำซ้ำขั้นตอนก่อนหน้าสำหรับการตรวจจับ
ⅴ. การตรวจจับคุณภาพของบอร์ดป้องกัน
- ตรวจสอบให้แน่ใจว่าตรวจพบแรงดันไฟฟ้าที่ถูกต้องก่อนที่จะเสียบบอร์ดป้องกัน!

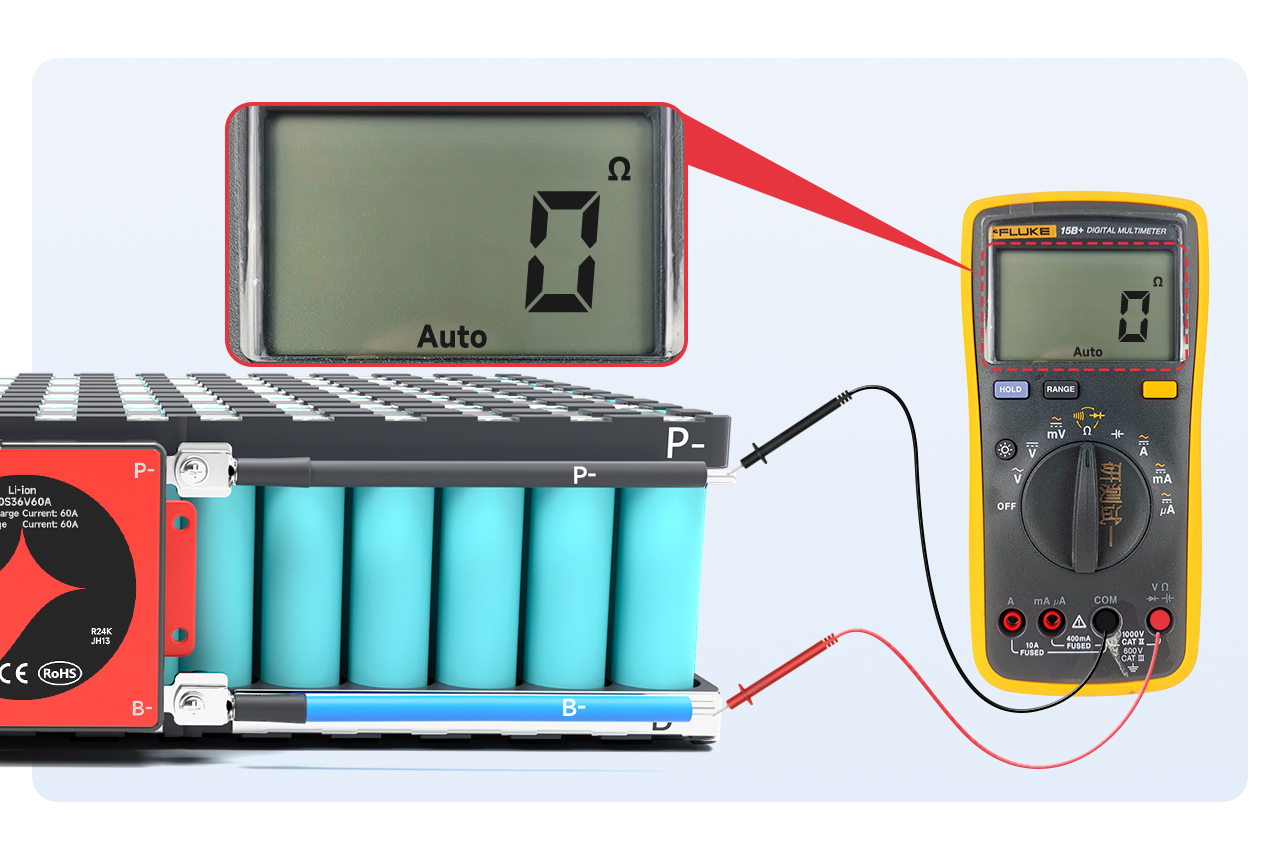

ปรับมัลติมิเตอร์ให้เข้ากับระดับความต้านทานภายในและวัดความต้านทานภายในระหว่าง B- และ P- หากความต้านทานภายในเชื่อมต่อกันจะพิสูจน์ได้ว่าคณะกรรมการป้องกันเป็นสิ่งที่ดี
หมายเหตุ: คุณสามารถตัดสินการนำไฟฟ้าได้โดยดูที่ค่าความต้านทานภายใน ค่าความต้านทานภายในคือ0Ωซึ่งหมายถึงการนำไฟฟ้า เนื่องจากข้อผิดพลาดของมัลติมิเตอร์โดยทั่วไปน้อยกว่า10mΩหมายถึงการนำไฟฟ้า นอกจากนี้คุณยังสามารถปรับมัลติมิเตอร์ให้กับออด สามารถได้ยินเสียงบี๊บ
สังเกต:
1. บอร์ดป้องกันที่มีสวิตช์ซอฟต์ต้องให้ความสนใจกับการนำสวิตช์เมื่อปิดสวิตช์
2. หากคณะกรรมการป้องกันไม่ได้ดำเนินการโปรดหยุดขั้นตอนต่อไปและติดต่อพนักงานขายเพื่อดำเนินการ
ⅵ. เชื่อมต่อสายเอาต์พุต

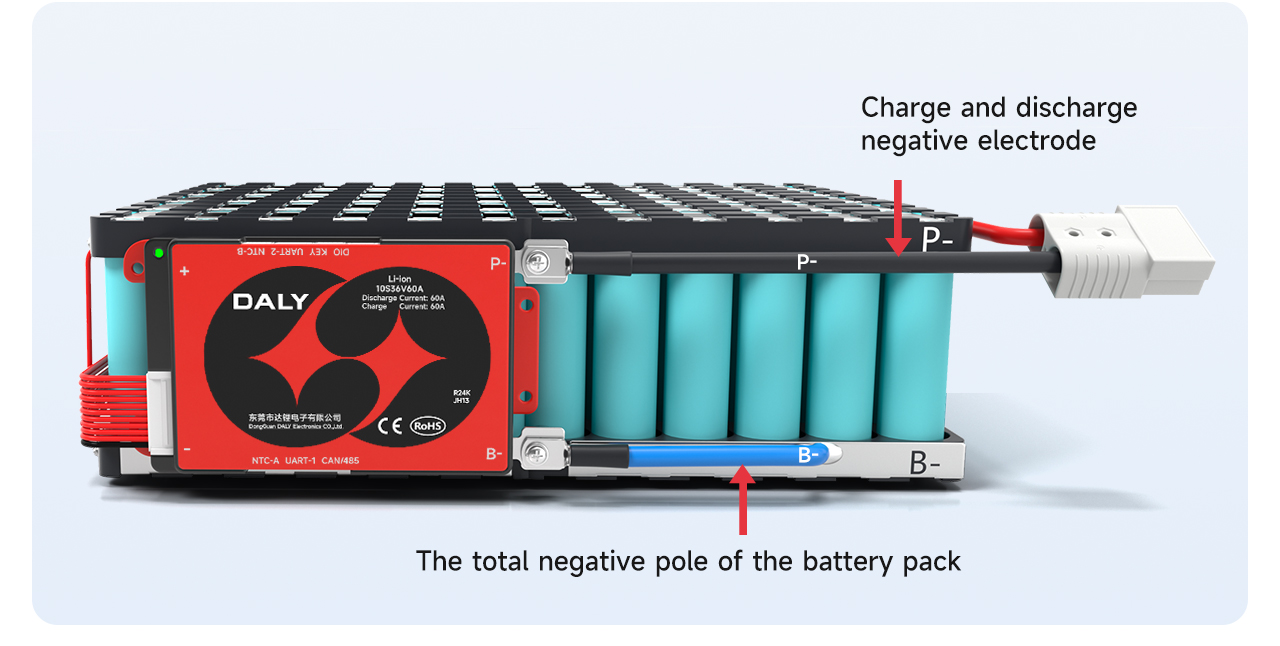

หลังจากตรวจสอบให้แน่ใจว่าบอร์ดป้องกันเป็นเรื่องปกติประสานสายสีน้ำเงินบนกระดานป้องกันไปยัง B- ลบทั้งหมดของชุดแบตเตอรี่ P-line บนกระดานป้องกันจะถูกบัดกรีไปยังขั้วลบของประจุและการปลดปล่อย
หลังจากการเชื่อมให้ตรวจสอบว่าแรงดันไฟฟ้าของบอร์ดป้องกัน overprotection สอดคล้องกับแรงดันไฟฟ้าของแบตเตอรี่หรือไม่
ตรวจจับแรงดันไฟฟ้าเกิน: (b-, p+) แรงดันไฟฟ้า = (p-, p+) แรงดันไฟฟ้า

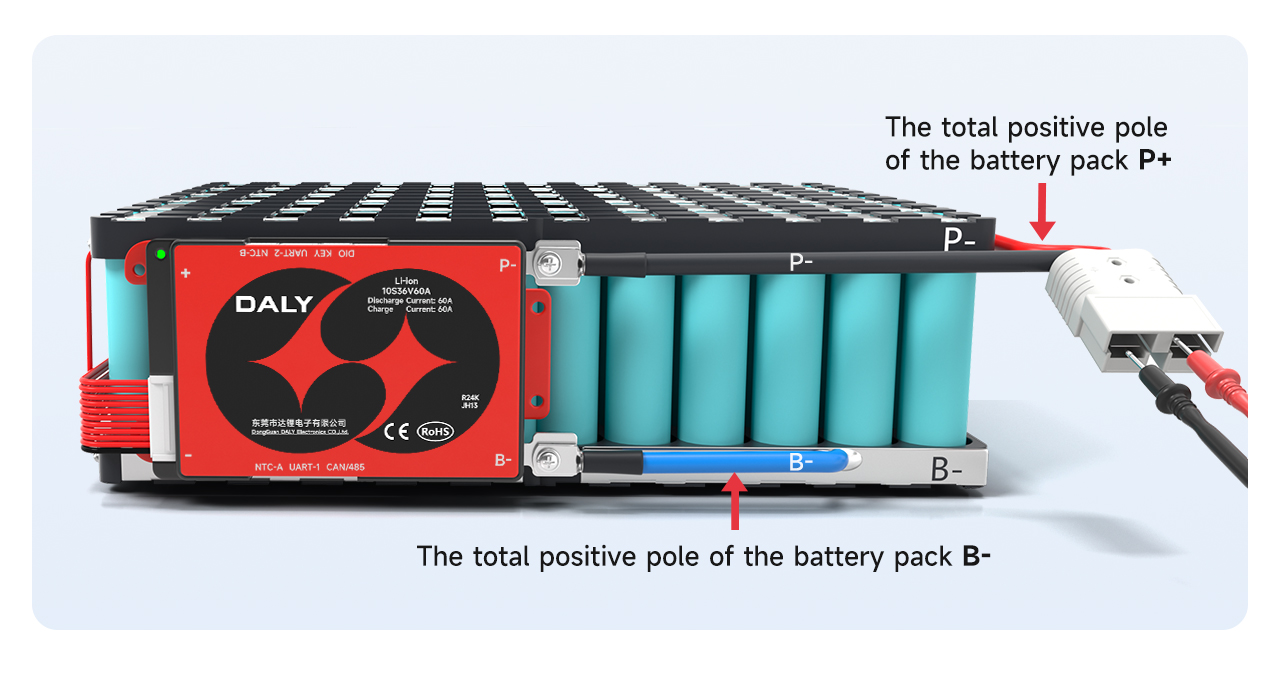

ขั้วบวกของการชาร์จและการปลดปล่อยเชื่อมต่อโดยตรงกับขั้วบวกทั้งหมดของชุดแบตเตอรี่
หมายเหตุ: พอร์ตการชาร์จและพอร์ตการปลดปล่อยของบอร์ดป้องกันการแยกถูกแยกออกจากกันและ C-line พิเศษ (โดยปกติจะระบุด้วยสีเหลือง) จะต้องเชื่อมต่อกับขั้วลบของเครื่องชาร์จ; P-line เชื่อมต่อกับขั้วลบของการปลดปล่อย

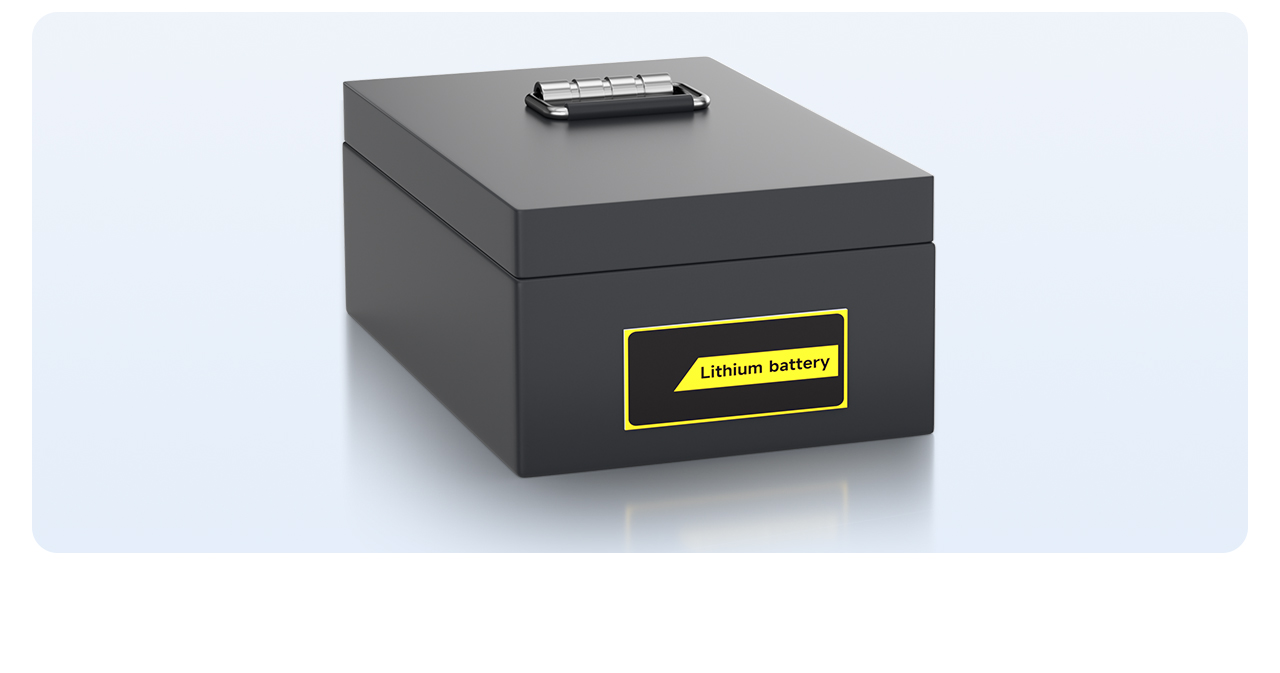

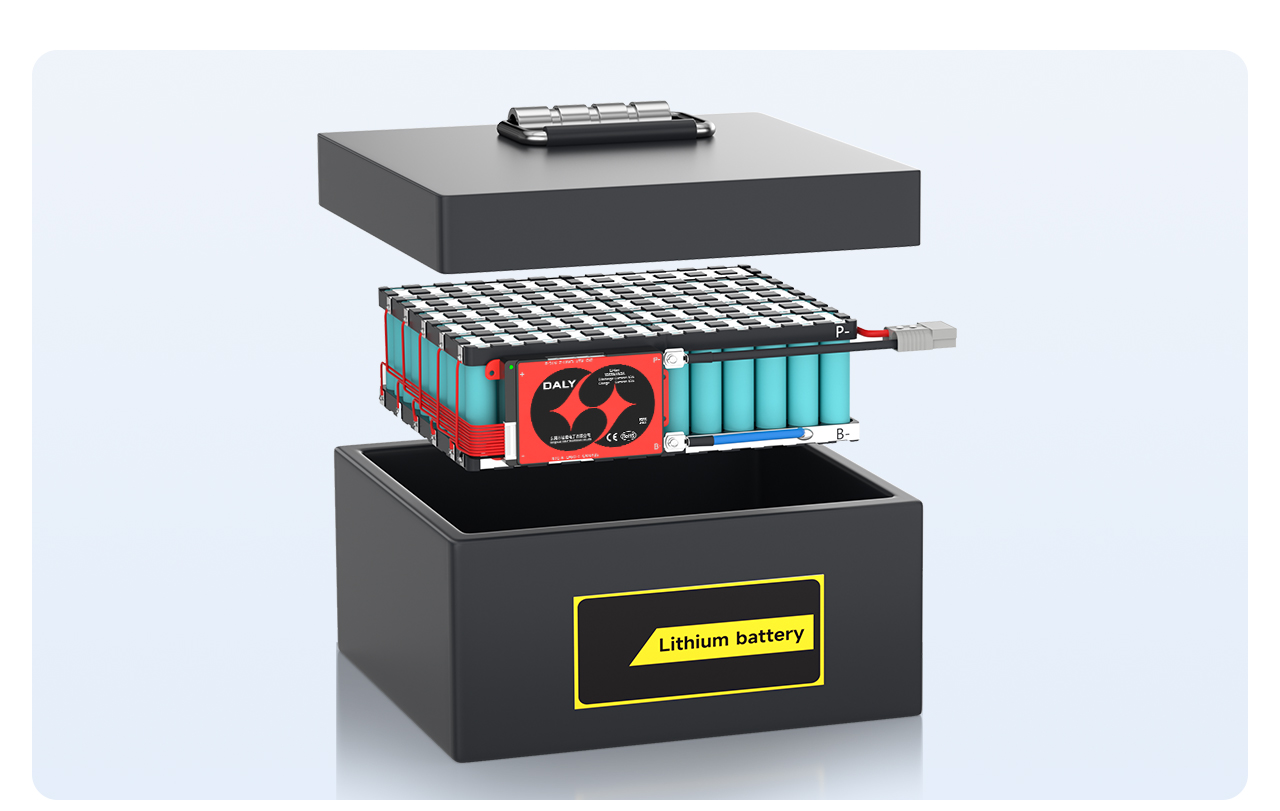

ในที่สุดวางชุดแบตเตอรี่ไว้ในกล่องแบตเตอรี่และชุดแบตเตอรี่เสร็จแล้ว
