บทช่วยสอนการเดินสาย BMS Standard & Smart 4S
ใช้ 4S12P18650 แบตเตอรี่เป็นตัวอย่าง

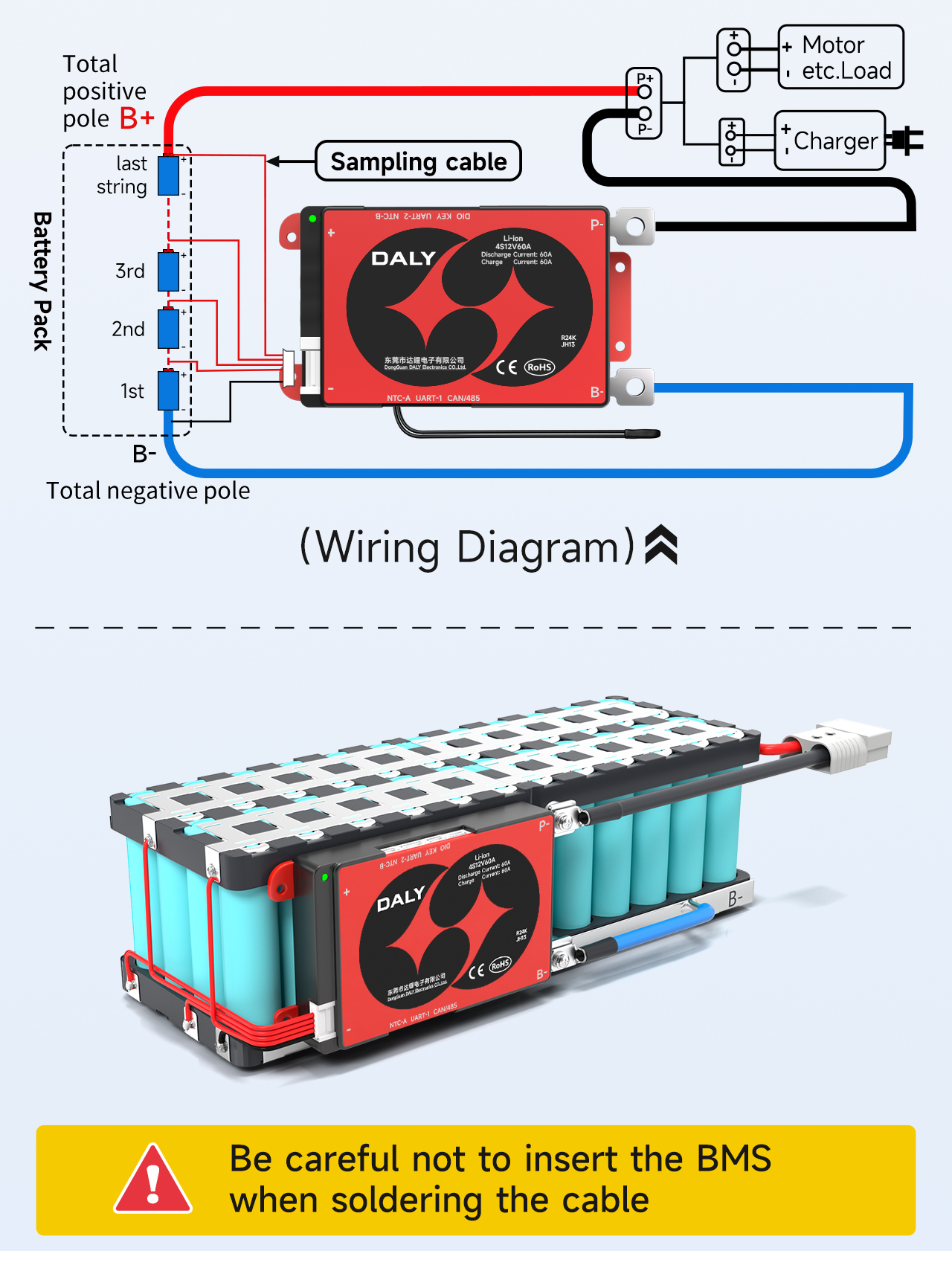

ระวังอย่าใส่บอร์ดป้องกันเมื่อบัดกรีสายเคเบิล
ⅰ.ทำเครื่องหมายลำดับของสายการสุ่มตัวอย่าง

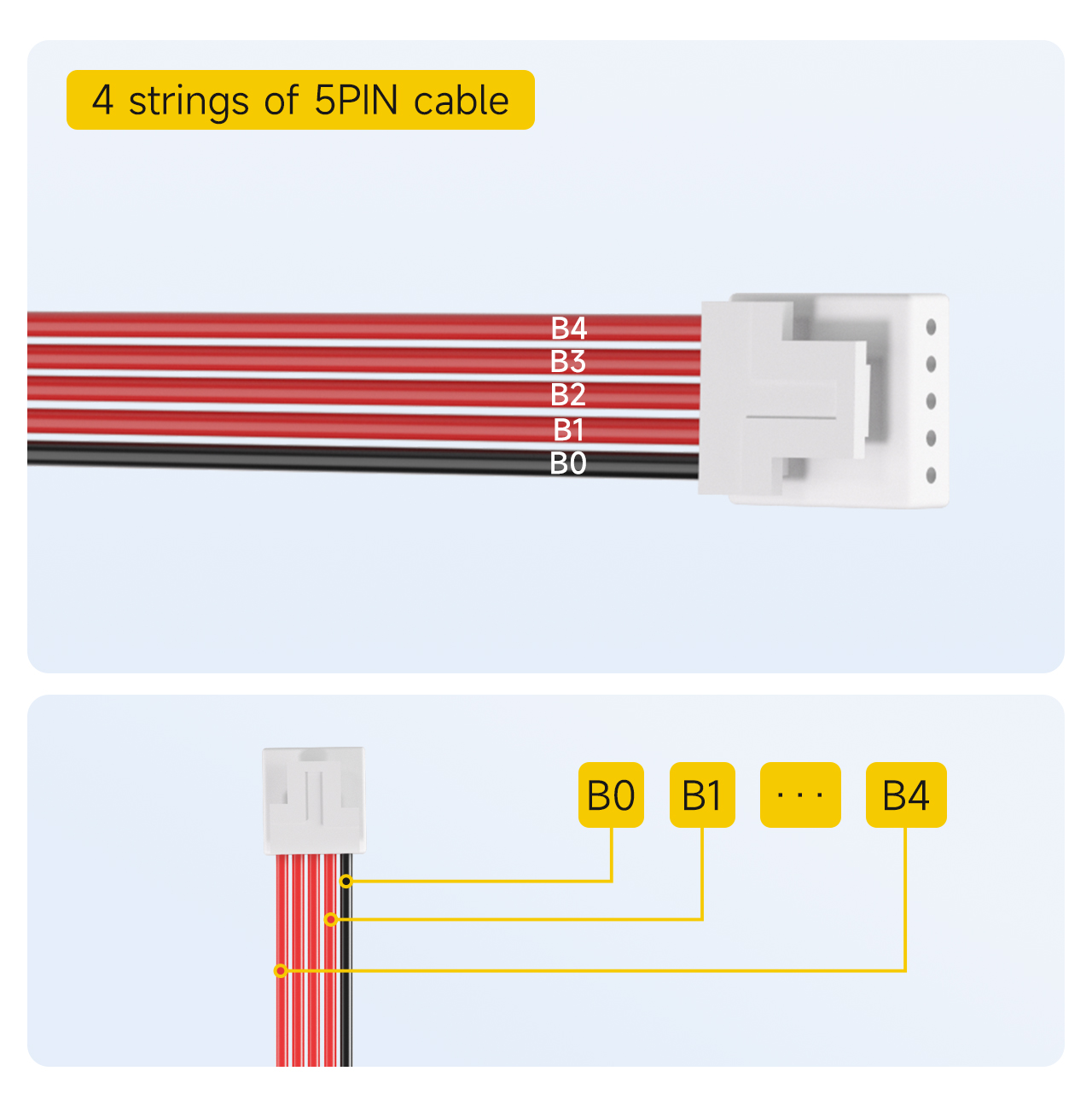

4s bms กับ 5สายเคเบิล
หมายเหตุ: สายเคเบิลสุ่มตัวอย่างเริ่มต้นสำหรับ4-การกำหนดค่าบอร์ดป้องกันสไตค์คือ5เข็มหมุด.
1. ทำเครื่องหมายสายเคเบิลสีดำเป็น B0
2. สายเคเบิลสีแดงตัวแรกถัดจากสายเคเบิลสีดำถูกทำเครื่องหมายเป็น B1
... (และอื่น ๆ ทำเครื่องหมายตามลำดับ)
5- จนกระทั่งสายเคเบิลสีแดงตัวสุดท้ายทำเครื่องหมายเป็น B4.

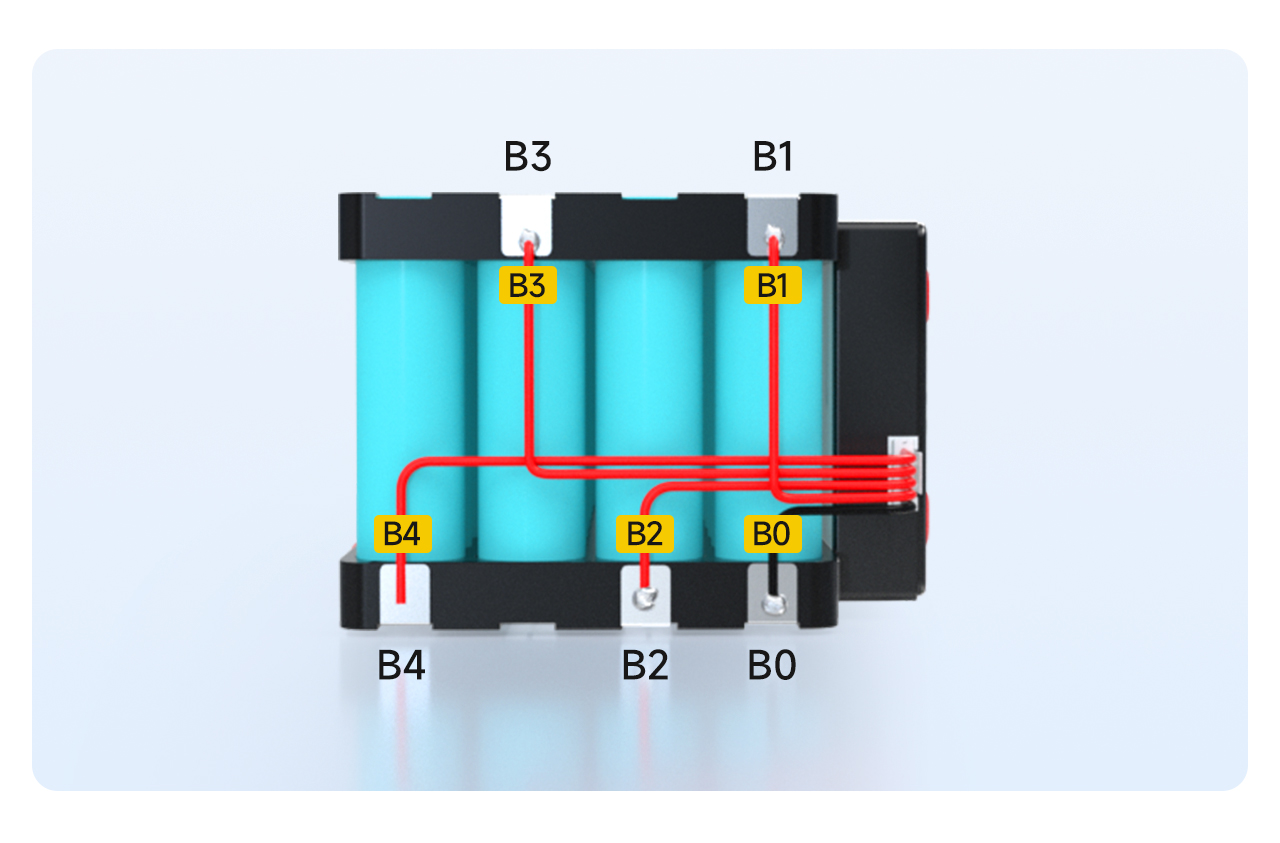

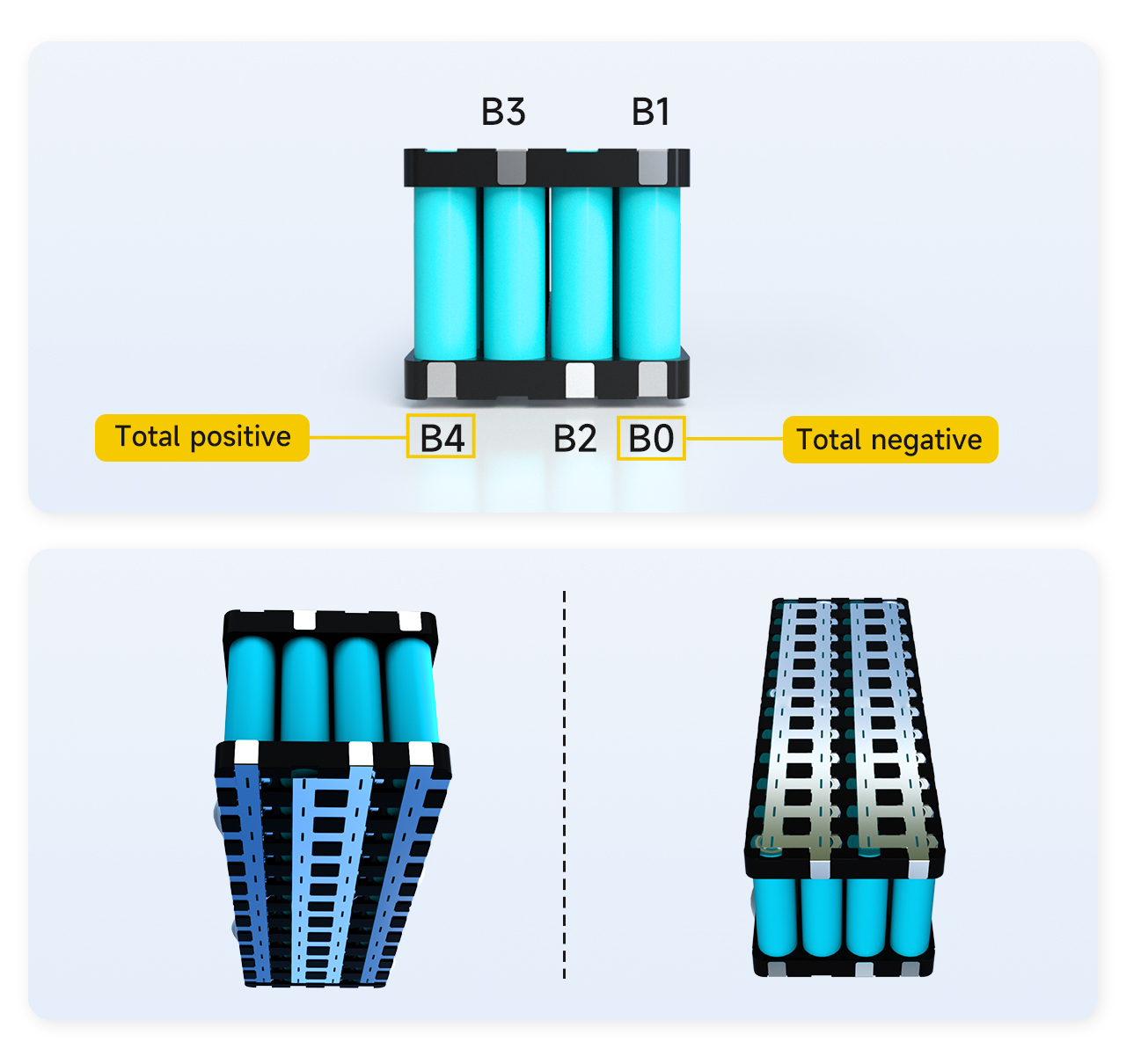

ⅱ.ทำเครื่องหมายลำดับจุดเชื่อมแบตเตอรี่
ค้นหาตำแหน่งของจุดเชื่อมที่สอดคล้องกันของสายเคเบิลแรกทำเครื่องหมายตำแหน่งของจุดที่สอดคล้องกันบนแบตเตอรี่
1. ขั้วลบทั้งหมดของชุดแบตเตอรี่ถูกทำเครื่องหมายเป็น B0
2. การเชื่อมต่อระหว่างขั้วบวกของสตริงแรกของแบตเตอรี่และขั้วลบของสตริงที่สองของแบตเตอรี่ถูกทำเครื่องหมายเป็น B1
3. การเชื่อมต่อระหว่างขั้วบวกของสตริงที่สองของแบตเตอรี่และขั้วลบของสตริงที่สามของแบตเตอรี่ถูกทำเครื่องหมายเป็น B2
4- การเชื่อมต่อระหว่างขั้วบวกของ3สตริงแบตเตอรี่และขั้วลบของ4สตริงแบตเตอรี่ Th ถูกทำเครื่องหมายเป็น B3.
5. อิเล็กโทรดบวกของสตริงแบตเตอรี่ที่ 4 ถูกทำเครื่องหมายเป็น B4
หมายเหตุ: เนื่องจากชุดแบตเตอรี่มีทั้งหมด 4 สตริง B4 จึงเป็นขั้วบวกทั้งหมดของชุดแบตเตอรี่ หาก B4 ไม่ใช่ขั้นตอนบวกทั้งหมดของชุดแบตเตอรี่ก็พิสูจน์ได้ว่าคำสั่งของการทำเครื่องหมายนั้นผิดและต้องตรวจสอบเอ็ดและทำเครื่องหมายอีกครั้ง
ⅲ.บัดกรี
1. สายเคเบิล B0 ถูกบัดกรีไปยังตำแหน่ง B0 ของแบตเตอรี่
2. สายเคเบิล B1 ถูกบัดกรีไปยังตำแหน่ง B1 ของแบตเตอรี่
... (และอื่น ๆ การเชื่อมตามลำดับ)
5. สายเคเบิล B4 ถูกบัดกรีไปยังตำแหน่ง B4 ของแบตเตอรี่
ⅳ. การตรวจจับแรงดันไฟฟ้า

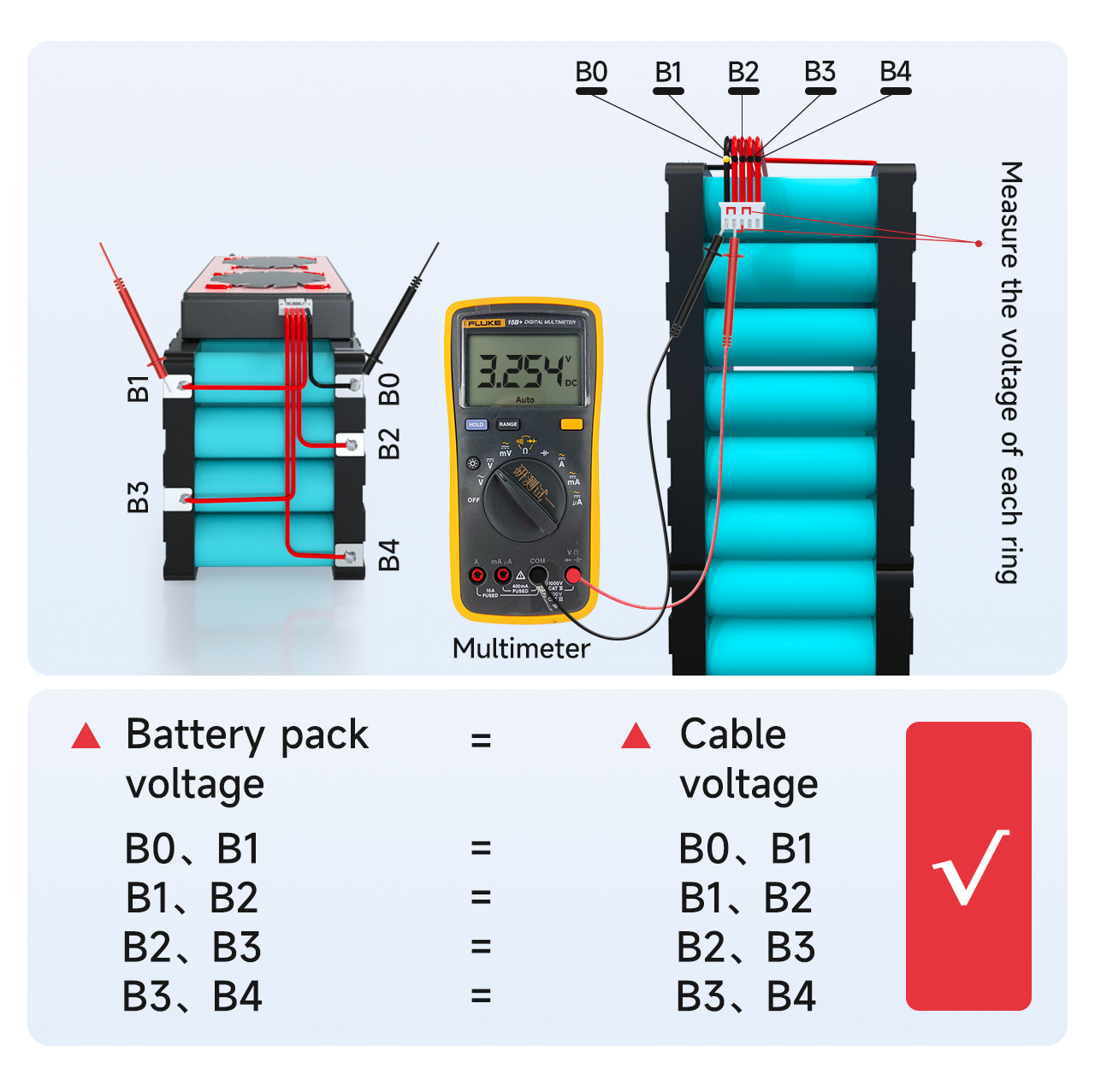

วัดแรงดันไฟฟ้าระหว่างสายเคเบิลที่อยู่ติดกันด้วยมัลติมิเตอร์เพื่อยืนยันว่าสามารถรวบรวมแรงดันไฟฟ้าที่ถูกต้องโดยสายเคเบิล
1. มาตรการว่าแรงดันไฟฟ้าของสายเคเบิล B0 ถึง B1 เท่ากับแรงดันไฟฟ้าของชุดแบตเตอรี่ B0 ถึง B1 หรือไม่ ถ้าเท่ากันก็พิสูจน์ได้ว่าการรวบรวมแรงดันไฟฟ้านั้นถูกต้อง หากไม่เป็นเช่นนั้นพิสูจน์ได้ว่าสายการรวบรวมนั้นมีรอยเชื่อมอย่างอ่อนและสายเคเบิลจะต้องถูกเชื่อมใหม่ โดยการเปรียบเทียบวัดว่าแรงดันไฟฟ้าของสตริงอื่น ๆ ถูกรวบรวมอย่างถูกต้อง
2. ความแตกต่างของแรงดันไฟฟ้าของแต่ละสตริงไม่ควรเกิน 1V หากเกิน 1V หมายความว่ามีปัญหากับการเดินสายและคุณต้องทำซ้ำขั้นตอนก่อนหน้าสำหรับการตรวจจับ
ⅴ. การตรวจจับคุณภาพของบอร์ดป้องกัน
- ตรวจสอบให้แน่ใจว่าตรวจพบแรงดันไฟฟ้าที่ถูกต้องก่อนที่จะเสียบบอร์ดป้องกัน!

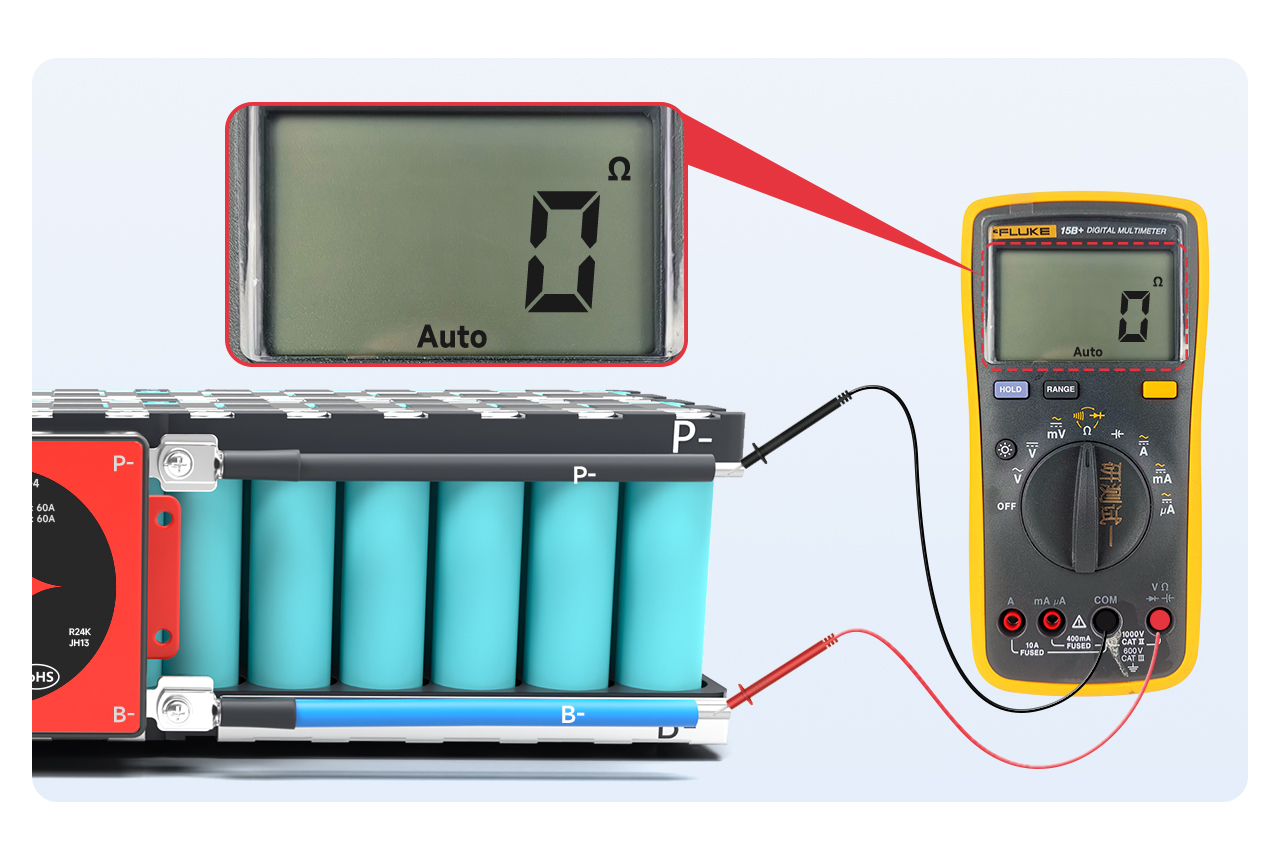

ปรับมัลติมิเตอร์ให้เข้ากับระดับความต้านทานภายในและวัดความต้านทานภายในระหว่าง B- และ P- หากความต้านทานภายในเชื่อมต่อกันจะพิสูจน์ได้ว่าคณะกรรมการป้องกันเป็นสิ่งที่ดี
หมายเหตุ: คุณสามารถตัดสินการนำไฟฟ้าได้โดยดูที่ค่าความต้านทานภายใน ค่าความต้านทานภายในคือ0Ωซึ่งหมายถึงการนำไฟฟ้า เนื่องจากข้อผิดพลาดของมัลติมิเตอร์โดยทั่วไปน้อยกว่า10mΩหมายถึงการนำ นอกจากนี้คุณยังสามารถปรับมัลติมิเตอร์ให้กับออด สามารถได้ยินเสียงบี๊บ
บันทึก:
1. บอร์ดป้องกันที่มีสวิตช์ซอฟต์ต้องให้ความสนใจกับการนำสวิตช์เมื่อปิดสวิตช์
2. หากคณะกรรมการป้องกันไม่ได้ดำเนินการโปรดหยุดขั้นตอนต่อไปและติดต่อพนักงานขายเพื่อดำเนินการ
ⅵ.เชื่อมต่อสายเอาต์พุต

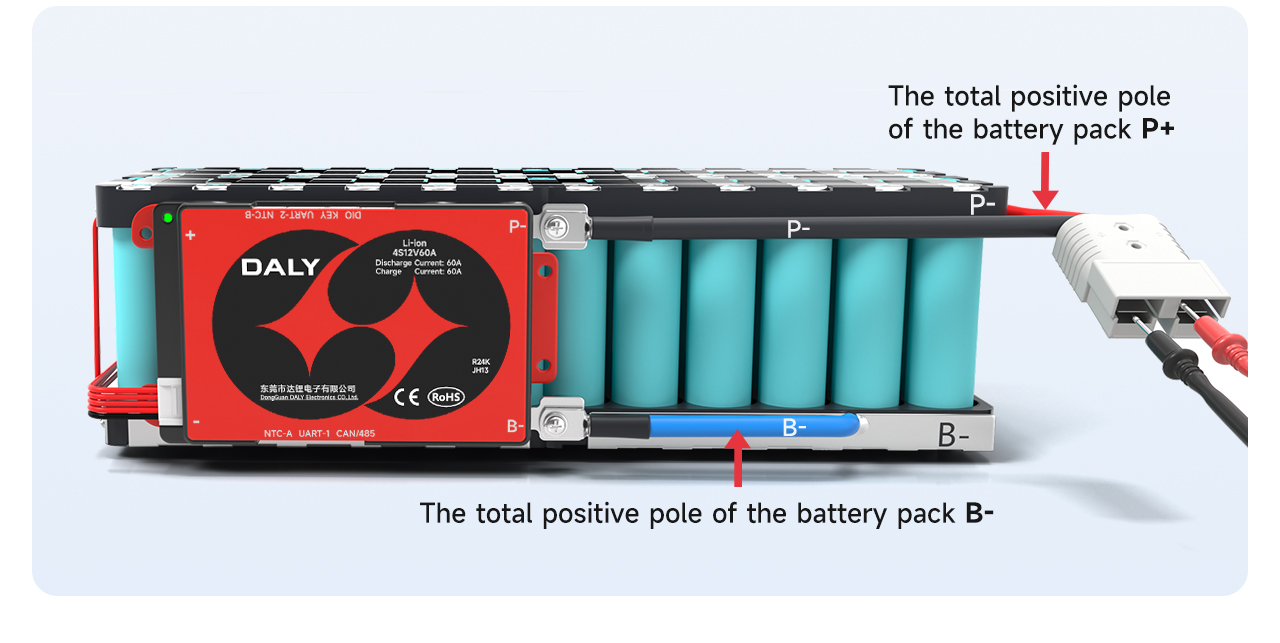

หลังจากตรวจสอบให้แน่ใจว่าบอร์ดป้องกันเป็นเรื่องปกติประสานสายสีน้ำเงินบนกระดานป้องกันไปยัง B- ลบทั้งหมดของชุดแบตเตอรี่ P-line บนกระดานป้องกันจะถูกบัดกรีไปยังขั้วลบของประจุและการปลดปล่อย
หลังจากการเชื่อมให้ตรวจสอบว่าแรงดันไฟฟ้าของบอร์ดป้องกัน overprotection สอดคล้องกับแรงดันไฟฟ้าของแบตเตอรี่หรือไม่

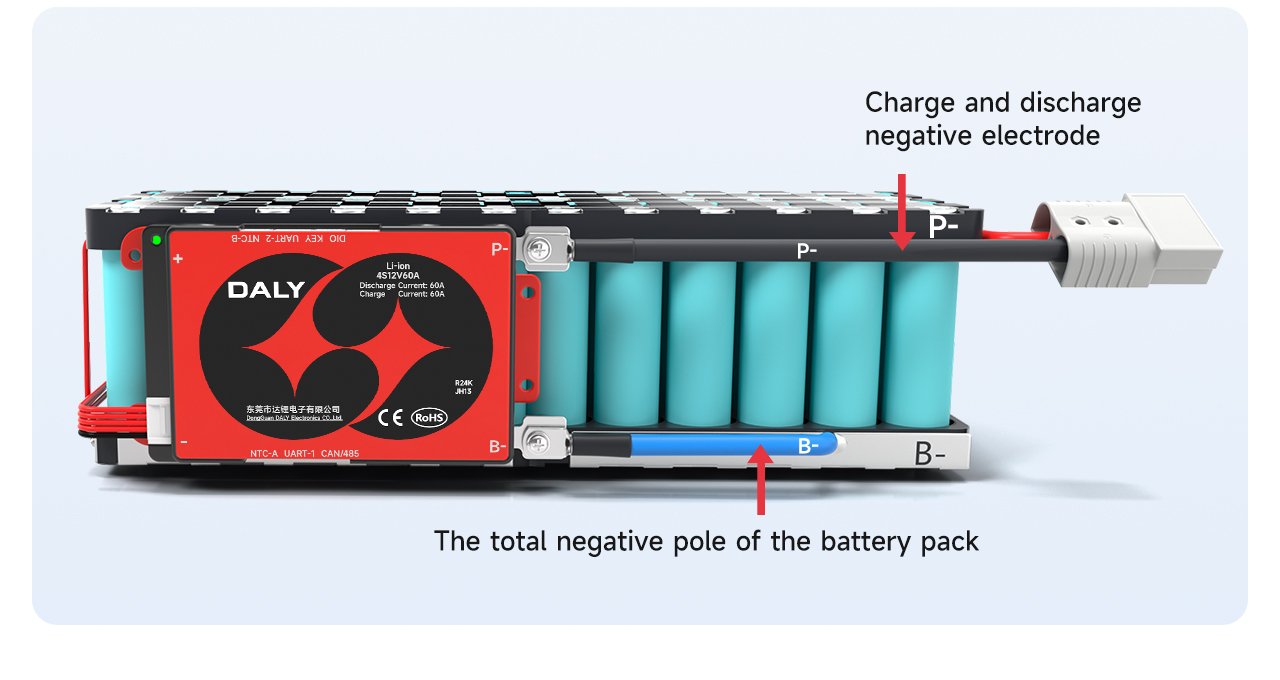

หมายเหตุ: พอร์ตการชาร์จและพอร์ตการปลดปล่อยของบอร์ดป้องกันการแยกถูกแยกออกจากกันและ C-line พิเศษ (โดยปกติจะระบุด้วยสีเหลือง) จะต้องเชื่อมต่อกับขั้วลบของเครื่องชาร์จ; P-line เชื่อมต่อกับขั้วลบของการปลดปล่อย

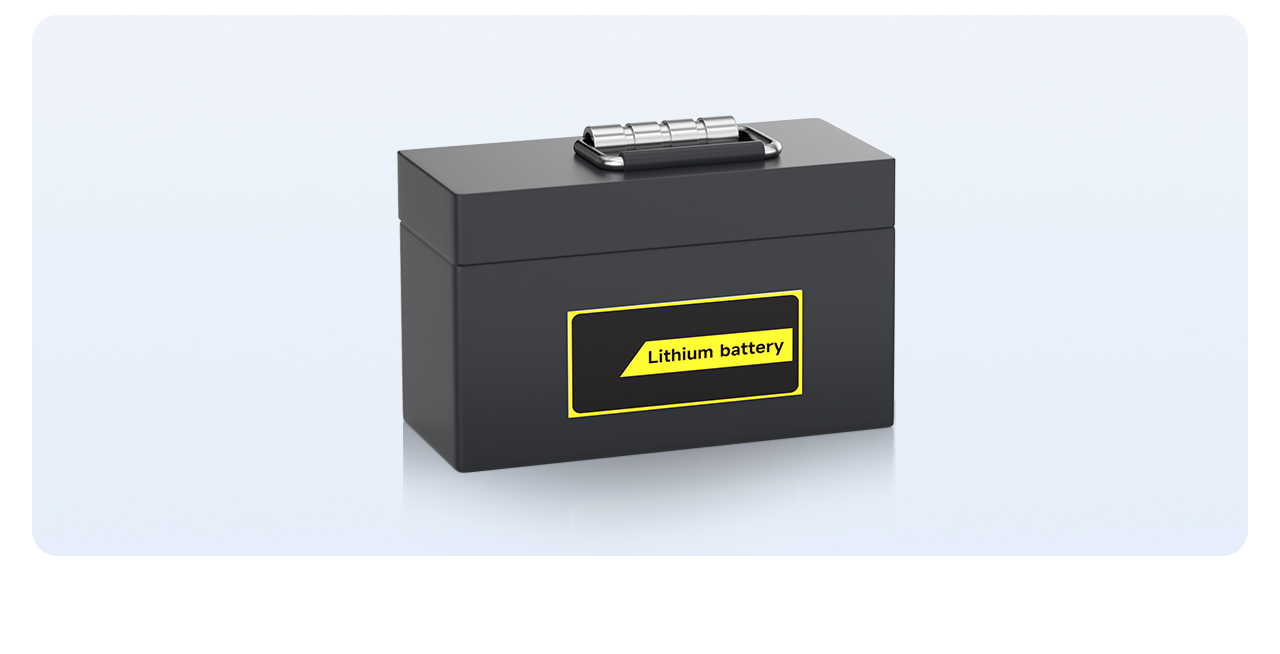

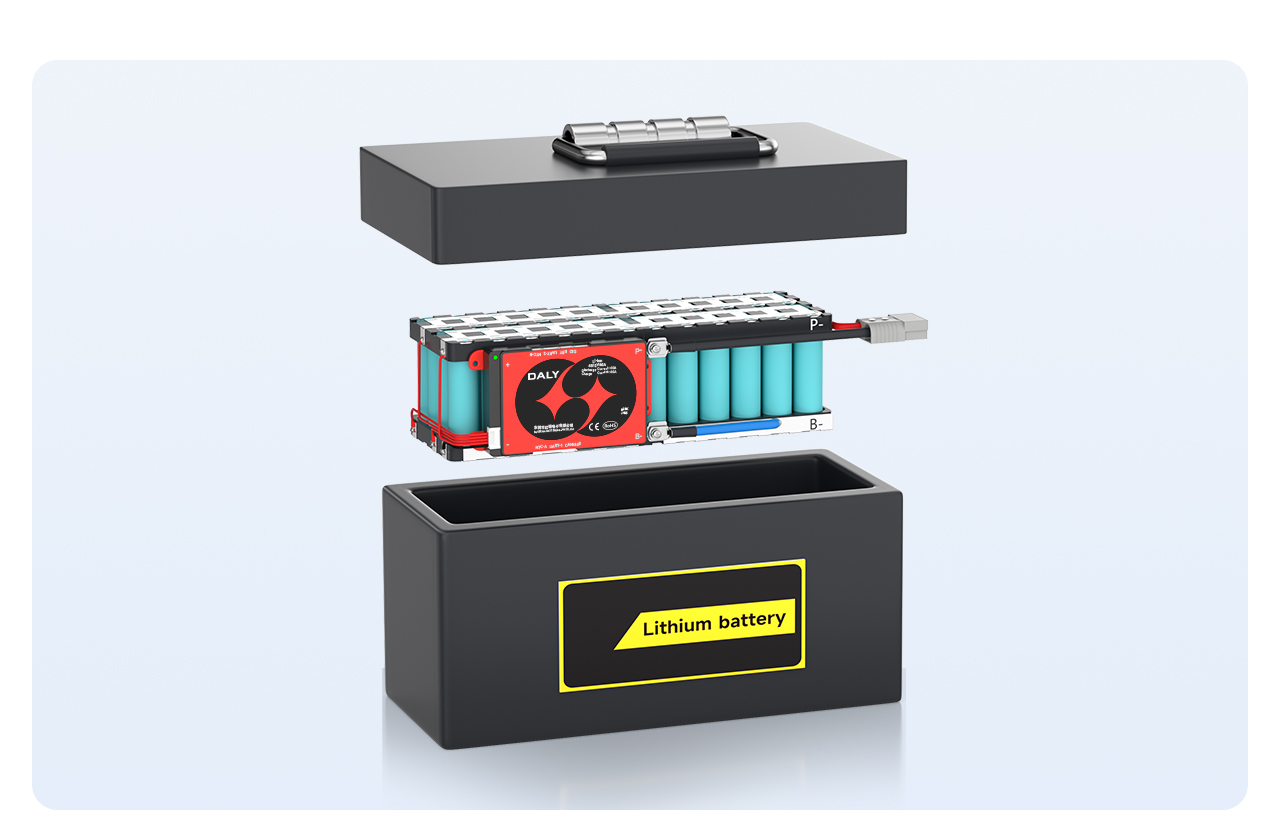

ในที่สุดวางชุดแบตเตอรี่ไว้ในกล่องแบตเตอรี่และชุดแบตเตอรี่เสร็จแล้ว
